Вибродиагностика — основной метод контроля технического состояния насосов, компрессоров и вентиляторов на НПЗ без их разборки. По уровню и спектру вибрации определяют дисбаланс, расцентровку, износ подшипников и другие дефекты задолго до аварии. Разберём, какие параметры измеряют, какие нормы вибрации действуют по ГОСТ ИСО 20816 и как расшифровывают характерные неисправности.
Что такое вибродиагностика и зачем она нужна
Вибродиагностика — это оценка состояния роторной машины по её механическим колебаниям. Каждый дефект оставляет «подпись» на определённой частоте спектра, поэтому по вибрации можно поставить диагноз, не вскрывая агрегат. Регулярный контроль переводит обслуживание с планово-предупредительного на ремонт по фактическому состоянию (predictive maintenance): машину останавливают не по календарю, а когда параметры вибрации это диктуют.
На действующем нефтеперерабатывающем заводе это критично: внезапный отказ насоса подпорной группы или компрессора останавливает установку и грозит разгерметизацией. Своевременная диагностика насосно-компрессорного оборудования позволяет планировать ремонт заранее и заказывать запчасти без спешки.
Какие параметры измеряют
Состояние оценивают по трём величинам колебаний, каждая из которых чувствительна к своему диапазону частот:
Виброскорость (СКЗ, мм/с)
Среднеквадратичное значение виброскорости в диапазоне 10–1000 Гц — главный интегральный параметр для оценки общего состояния машины. Именно по нему нормируют зоны состояния в стандартах и принимают решение о выводе в ремонт.
Виброускорение (м/с² или g)
Чувствительно к высокочастотным процессам — ударам в подшипниках качения, зубчатых зацеплениях, кавитации. Для ранней диагностики подшипников применяют спектр огибающей виброускорения.
Виброперемещение (мкм)
Размах перемещения вала важен для тихоходных и крупных машин с подшипниками скольжения — компрессоров, турбин. Измеряется бесконтактными вихретоковыми датчиками относительно корпуса.
Нормы вибрации по ГОСТ ИСО 20816
Оценку вибрации на невращающихся частях (корпусах, опорах) нормирует ГОСТ Р ИСО 20816-1 (взамен ГОСТ ИСО 10816). Стандарт делит состояние на четыре зоны — от A (новая машина) до D (недопустимо, риск повреждения). Границы зависят от мощности и типа опор; для насосов средней мощности с жёсткими опорами ориентировочные пороги СКЗ виброскорости приведены ниже.
| Зона | СКЗ виброскорости, мм/с | Состояние машины |
|---|---|---|
| A | до 2,3 | Новая, только введённая в эксплуатацию |
| B | 2,3–4,5 | Пригодна к длительной работе без ограничений |
| C | 4,5–7,1 | Работа ограниченно допустима, планировать ремонт |
| D | свыше 7,1 | Недопустимо, риск повреждения оборудования |
Конкретные пороги задают в карте вибродиагностики под каждую машину с учётом её группы по стандарту. Выход в зону C — сигнал усилить контроль и готовить ремонт, зона D — основание для немедленной остановки.
Как расшифровывают дефекты по спектру
Диагноз ставят по частотному спектру: программа раскладывает сигнал на составляющие и привязывает пики к оборотной частоте вращения (1×RPM). Характерные признаки основных дефектов:
Дисбаланс
Доминирующий пик на оборотной частоте 1×RPM, преимущественно в радиальном направлении, синфазно на обеих опорах. Устраняется динамической балансировкой ротора.
Расцентровка
Рост составляющей на удвоенной частоте 2×RPM, повышенная осевая вибрация, противофаза через муфту. Требует центровки валов лазерным методом.
Дефекты подшипников качения
Проявляются на собственных частотах дефектов колец, тел качения и сепаратора, а также в высокочастотной области спектра огибающей. Ранний признак — рост виброускорения при ещё низкой виброскорости.
Ослабление и кавитация
Механическое ослабление даёт целочисленные гармоники оборотной частоты. Кавитация в насосе — широкополосный «шум» в высокочастотной зоне и падение напора.
Как встроить вибродиагностику в обслуживание

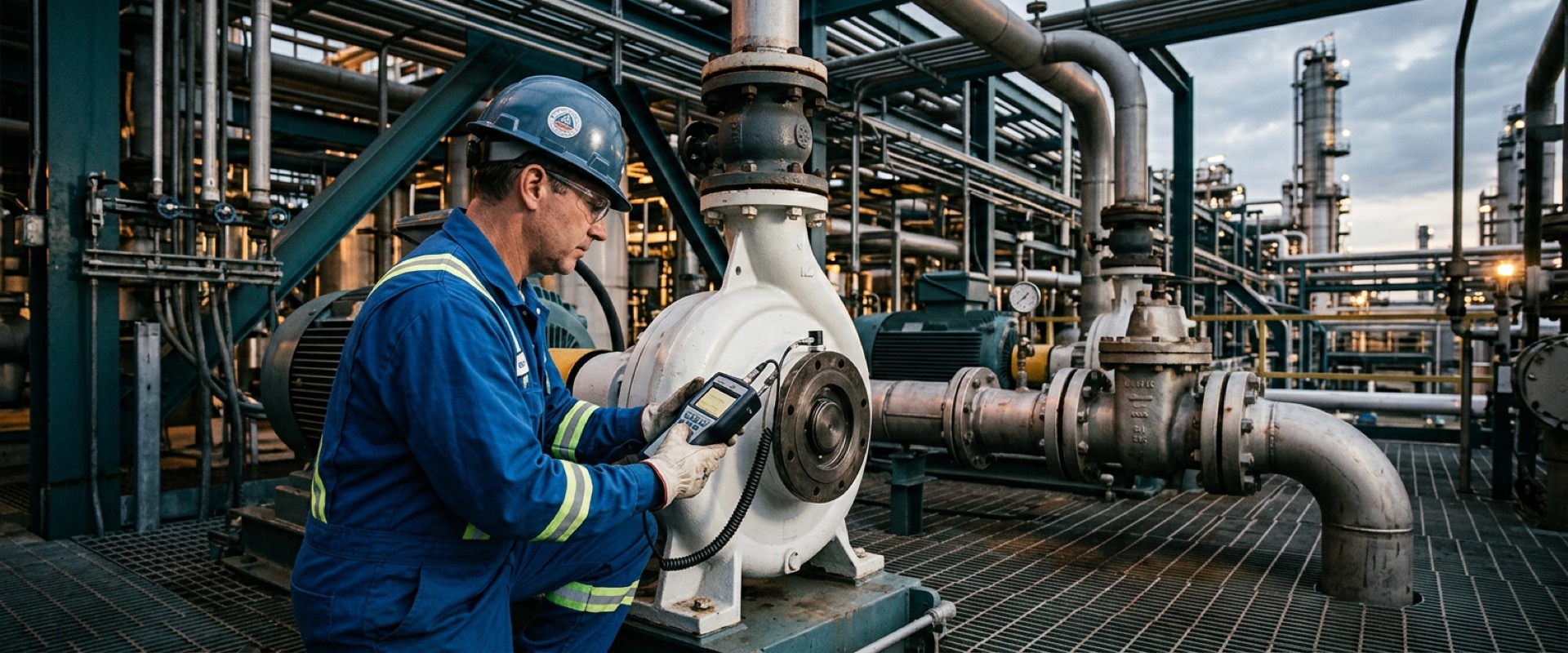

На практике заводят маршрут обхода с виброанализатором: оператор снимает показания в контрольных точках подшипниковых узлов с заданной периодичностью и сравнивает с базовыми (эталонными) значениями. Ответственные агрегаты подключают к системам непрерывного мониторинга. Данные вибродиагностики привязывают к общему циклу ремонтных работ, а после ремонта проводят контрольный замер для подтверждения качества.
Часто задаваемые вопросы
Чем вибродиагностика отличается от балансировки?
Вибродиагностика — это измерение и анализ вибрации для постановки диагноза (какой дефект и насколько развит). Балансировка — уже устранение конкретного дефекта, неуравновешенности ротора. Сначала диагностируют, затем по результату балансируют, центруют или меняют подшипники.
Какой параметр главный для оценки состояния?
СКЗ виброскорости в диапазоне 10–1000 Гц — по нему нормируют зоны A/B/C/D в ГОСТ Р ИСО 20816. Виброускорение используют для ранней диагностики подшипников, виброперемещение — для крупных тихоходных машин с подшипниками скольжения.
Что означает выход вибрации в зону C?
Зона C (около 4,5–7,1 мм/с для насосов средней мощности) — работа ограниченно допустима. Это сигнал усилить контроль, найти причину роста вибрации и запланировать ремонт. Зона D — недопустимо, машину выводят из работы.
Можно ли поставить диагноз без разборки агрегата?
Да, в этом суть метода. По спектру вибрации в контрольных точках определяют дисбаланс, расцентровку, износ подшипников, ослабление и кавитацию, не вскрывая машину. Разборку планируют уже адресно, под подтверждённый дефект.
Как часто снимать показания вибрации?
Периодичность зависит от ответственности агрегата: критичные машины — от еженедельного маршрутного контроля до непрерывного мониторинга, вспомогательные — раз в месяц или квартал. Периодичность и контрольные точки фиксируют в карте вибродиагностики.
Какая нормативная база действует в Казахстане?
Оценку вибрации ведут по ГОСТ Р ИСО 20816-1 (пришёл на смену ГОСТ ИСО 10816), требования к балансировке — по ГОСТ ИСО 1940-1 / ISO 21940-11. Конкретные пороги закрепляют в заводской карте под каждую единицу оборудования.
Заключение
Вибродиагностика удерживает роторное оборудование НПЗ от внезапных отказов и переводит ремонт на обслуживание по фактическому состоянию. ТОО «Техноконтроль» проводит вибродиагностику насосов, компрессоров и вентиляторов, балансировку и центровку с оценкой по ГОСТ Р ИСО 20816 на объектах Атырауского НПЗ. Компания работает с 2006 года, госстройлицензия 1 категории №17004538. Заявка на вибродиагностику и пусконаладку насосного оборудования — +7 778 387 10 05.
