Плохой контакт в силовом соединении не видно глазом — до тех пор, пока он не перегреется и не выгорит вместе с частью распредустройства. Точно так же незаметны прогар футеровки печи, «мостики холода» в тепловой изоляции и заклинивающий подшипник насоса: пока авария не случилась, дефект выдаёт себя только одним — лишним теплом. Тепловизионное обследование (инфракрасная термография) как раз и «видит» это тепло: прибор бесконтактно, без остановки оборудования, показывает распределение температуры и подсвечивает проблему до того, как она перерастёт в отказ. Ниже — как работает метод, где его применяют, по каким нормам оценивают перегрев и что заказчик получает на выходе.
Что такое тепловизионное обследование

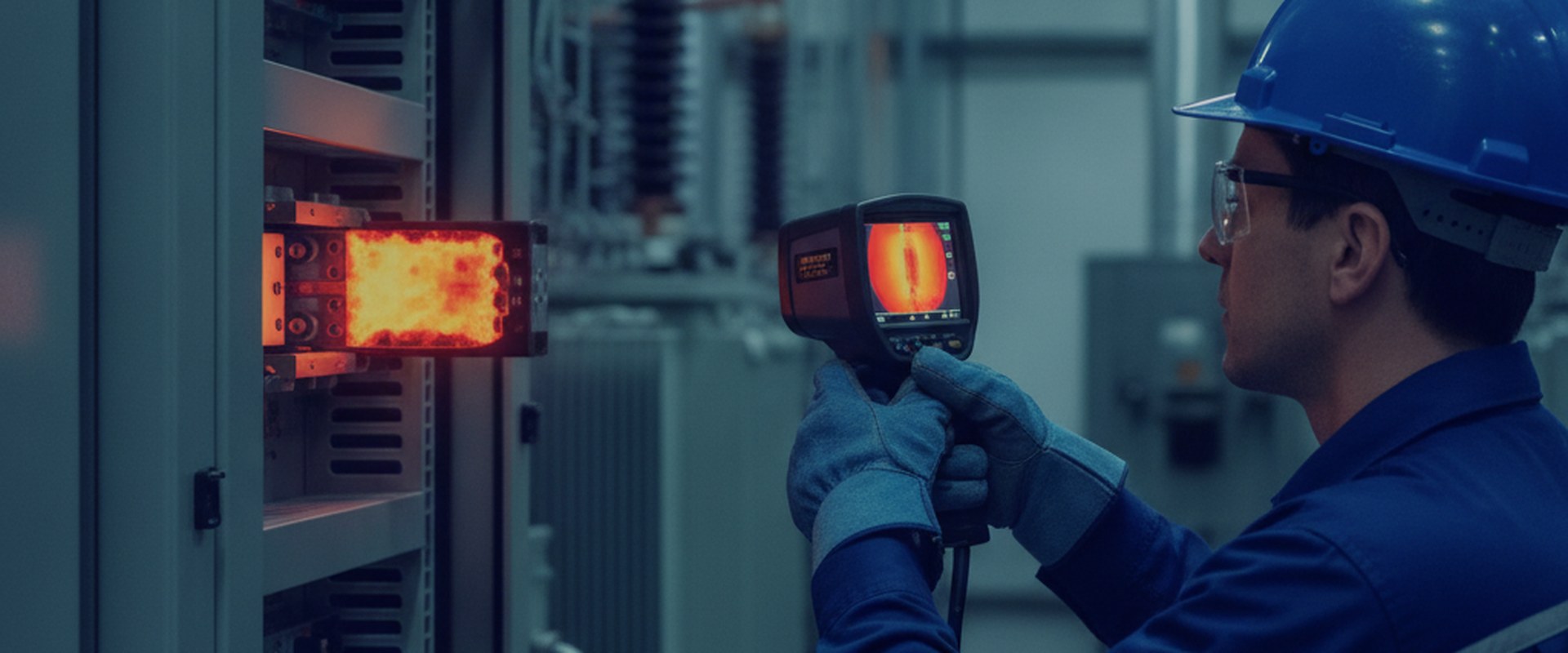

Тепловизор регистрирует инфракрасное излучение объекта и переводит его в видимое изображение — термограмму, где каждому пикселю соответствует своя температура. Чем горячее участок, тем ярче он на снимке. Метод бесконтактный и дистанционный: съёмку ведут с безопасного расстояния, оборудование при этом остаётся под нагрузкой и в работе. В этом ключевое преимущество перед «контактными» способами — не нужно ни отключать линию, ни разбирать узел.
Термография относится к методам неразрушающего контроля и технической диагностики. Её задача — не измерить абсолютную температуру ради цифры, а найти аномалию: перегретый контакт, локальный прогрев корпуса, «холодное пятно» там, где должно быть тепло. Дефект проявляется как отклонение от нормальной тепловой картины однотипных узлов.
Где применяют тепловизионный контроль на промышленных объектах
Электрооборудование и сети
Самая массовая область. Тепловизором проверяют контактные соединения шин, наконечники и болтовые зажимы, ножи разъединителей, предохранители, автоматы, кабельные муфты, вводы и обмотки трансформаторов, ОПН, контакты в РУ-0,4/6/10 кВ. Ослабленный или окислившийся контакт растёт в сопротивлении и греется — термография ловит это за минуты. Съёмку проводят под рабочей нагрузкой: без тока (или при малой загрузке) дефект просто не проявится.
Технологическое оборудование и трубопроводы
Перегрев подшипниковых узлов насосов и компрессоров, муфт, редукторов; забитые или закоксованные участки теплообменников; неработающие конденсатоотводчики (пропуск пара виден по температуре); уровни продукта в резервуарах и колоннах по температурной границе. Тепловая диагностика хорошо дополняет вибродиагностику насосно-компрессорного оборудования: вибрация и температура вместе точнее указывают на природу дефекта.
Тепловая изоляция и футеровка
По наружной температуре стенки находят участки разрушенной изоляции и мостики тепла на горячих трубопроводах, прогары и утонения огнеупорной футеровки печей и реакторов, дефекты обмуровки котлов. Локальный перегрев корпуса печи — прямой признак повреждения огнеупорной футеровки изнутри.
Как проводят тепловизионную съёмку
Корректная термограмма — это не «навёл и снял». Перед съёмкой в тепловизор вводят коэффициент излучения (степень черноты, ε) материала: для окисленного металла и краски он высокий (0,85–0,95), для блестящего металла — низкий (0,1–0,3), и без поправки полированная шина покажет ложно заниженную температуру. Учитывают расстояние, отражённую температуру фона, влажность и ветер (обдув охлаждает и «прячет» дефект).
Электрооборудование снимают под нагрузкой — желательно не ниже 50 % номинального тока; при малой загрузке результат корректируют пересчётом на номинал. Каждый подозрительный узел фиксируют термограммой и обычным фото, привязывают к схеме и сравнивают с однотипными соседними узлами и с фазами. Именно сравнение «фаза с фазой» или «узел с узлом» даёт объективную оценку, а не абсолютная цифра на дисплее.
Оценка дефектов: ступени перегрева
Дефект контактных соединений оценивают по избыточной температуре — превышению над температурой аналогичного исправного узла (или соседней фазы). Ориентировочные ступени по методике инфракрасной диагностики электрооборудования:
| Избыточная температура (перегрев) | Оценка состояния | Действия |
|---|---|---|
| до 5 °C | Норма / начальная стадия | Наблюдение при следующем обследовании |
| 5–15 °C | Дефект развивается | Устранить при ближайшем плановом ремонте |
| 15–30 °C | Развившийся дефект | Ремонт в короткие сроки, учащённый контроль |
| свыше 30 °C | Аварийный дефект | Немедленное устранение, разгрузка узла |
Конкретные пороги зависят от типа узла, тока нагрузки и применяемой методики, поэтому итоговую категорию присваивает специалист по диагностике, а не «шкала цвета» на картинке. Для оборудования и машин действует своя логика оценки трендов температуры по стандартам термографии в мониторинге состояния.
Приборы и требования к тепловизору
Для промышленной диагностики используют тепловизоры с матрицей от 320×240 пикселей и выше, температурной чувствительностью (NETD) порядка 0,05 °C и диапазоном измерения, перекрывающим горячие поверхности печей (до 500–650 °C и выше со специальными фильтрами). Важны сменные объективы (телеобъектив для съёмки высоковольтных узлов с расстояния) и возможность задавать ε и отражённую температуру. Прибор должен иметь действующую поверку — без неё результаты измерений юридически ничтожны, как и у любого средства измерения КИПиА.
Нормативная база в Казахстане
Инфракрасную диагностику электрооборудования проводят по методикам ИК-контроля (в СНГ базовый документ — РД по инфракрасной диагностике электрооборудования и воздушных линий) и по нормам испытаний электрооборудования, где термография включена в объём эксплуатационных проверок. Термографию машин и агрегатов ведут по стандартам серии ГОСТ Р ИСО 18434 (термография в мониторинге состояния). Периодичность обследования электроустановок обычно годовая, для ответственных узлов — чаще; конкретный регламент закрепляют в системе ТОиР предприятия. На действующих взрывопожароопасных объектах съёмку организуют с учётом требований промышленной безопасности и, при необходимости, по наряду-допуску.
Что получает заказчик по итогам
Результат обследования — технический отчёт, а не набор красивых картинок. В него входят: термограммы и фото каждого дефектного узла, привязка к схеме и месту, измеренные и приведённые температуры, категория дефекта, вероятная причина и рекомендации по срокам устранения. По нашему опыту, именно ранжирование «аварийный / срочный / плановый / наблюдение» даёт эксплуатации главное — понимание, что чинить сегодня ночью, а что можно спокойно вывести в плановый ремонт.
Частые ошибки при термографии
- Съёмка без нагрузки. Обесточенный или недогруженный контакт не греется — дефект не виден. Электрику снимают под током.
- Не задан коэффициент излучения. Блестящий металл при ε «по умолчанию» показывает ложно низкую температуру — перегрев пропускают.
- Оценка по абсолютной цифре. Правильно сравнивать с однотипным узлом и соседней фазой, а не с «красивым» числом на экране.
- Ветер и солнце. Обдув охлаждает узел и маскирует дефект; солнечный нагрев, наоборот, даёт ложные «горячие» пятна.
- Непроверенный прибор. Тепловизор без поверки — результаты нельзя вносить в акты и предъявлять надзору.
Часто задаваемые вопросы
Нужно ли отключать оборудование для тепловизионного обследования?
Нет, наоборот. Электрооборудование снимают под рабочей нагрузкой, а технологическое — в работе. В этом смысл метода: диагностика идёт без остановки и без вскрытия узлов, что экономит простой.
Как часто нужно проводить тепловизионный контроль электроустановок?
Типовая периодичность — раз в год, для ответственных и сильно нагруженных узлов РУ — чаще (раз в полгода). Точный график закрепляют в регламенте ТОиР предприятия и в нормах испытаний электрооборудования.
Что такое коэффициент излучения и почему он важен?
Это способность поверхности излучать тепло (ε от 0 до 1). У окисленного металла и краски он высокий, у блестящего металла — низкий. Если не задать ε правильно, тепловизор занизит температуру блестящего контакта и дефект будет пропущен.
Какой перегрев контакта считается аварийным?
Ориентировочно превышение свыше 30 °C над температурой исправного однотипного узла — это аварийная категория, требующая немедленного устранения. Точную категорию присваивает специалист с учётом тока нагрузки и типа соединения.
Можно ли тепловизором проверить тепловую изоляцию и футеровку?
Да. По наружной температуре стенки находят участки разрушенной изоляции, мостики тепла и локальные прогревы корпуса печи — признак повреждения футеровки изнутри. Это один из самых наглядных сценариев термографии.
Заменяет ли термография другие методы диагностики?
Нет, дополняет. Тепловизор показывает следствие (перегрев), а причину уточняют вибродиагностикой, ультразвуковой толщинометрией, электрическими измерениями. Наиболее надёжна комплексная диагностика.
Нужна ли поверка тепловизора?
Обязательно. Тепловизор — средство измерения, и без действующей поверки его показания нельзя вносить в технические акты и предъявлять контролирующим органам.
