Дисбаланс ротора — главная причина повышенной вибрации насосов, компрессоров и вентиляторов на НПЗ. Центробежная сила от неуравновешенной массы разбивает подшипники и уплотнения, поэтому после ремонта рабочее колесо обязательно балансируют. Разберём виды дисбаланса, классы точности по ГОСТ ИСО и методы балансировки роторного оборудования.
Что такое дисбаланс и откуда он берётся
Дисбаланс — это смещение центра масс ротора относительно оси вращения. Возникающая центробежная сила растёт с квадратом оборотов: F = m·e·ω². На 3000 об/мин даже небольшая неуравновешенность в 10–15 г·мм на килограмм массы даёт десятки килограммов знакопеременной нагрузки на опоры.
Причины дисбаланса на нефтезаводском оборудовании: неравномерный износ и коррозия рабочего колеса, отложения (кокс, соли, парафин), наплавка и ремонт лопаток, погнутость вала, ослабление посадки, литейные дефекты. Дисбаланс почти всегда появляется после ремонта насосно-компрессорного оборудования, поэтому балансировка входит в обязательный объём восстановления.
Виды дисбаланса
Статический дисбаланс
Центр масс смещён параллельно оси вращения. Устраняется в одной плоскости коррекции. Характерен для узких дисков — крыльчаток, шкивов, узких рабочих колёс.
Моментный дисбаланс
Главная ось инерции пересекает ось вращения в центре масс — ротор «качается». Проявляется противофазной вибрацией на опорах и устраняется двумя грузами в разных плоскостях.
Динамический дисбаланс
Комбинация статического и моментного — реальный случай для длинных роторов насосов и компрессоров. Устраняется только в двух плоскостях коррекции, иначе остаётся неуравновешенный момент.
Классы точности балансировки
Требуемое качество балансировки жёстких роторов нормирует ГОСТ ИСО 1940-1-2007 (актуальная редакция ISO 21940-11). Класс обозначается буквой G и числом — произведением удельного дисбаланса на угловую скорость (мм/с). Чем меньше число, тем выше точность.
| Класс | e·ω, мм/с | Типовое оборудование |
|---|---|---|
| G 1 | 1,0 | Прецизионные приводы, шпиндели, гироскопы |
| G 2,5 | 2,5 | Турбонасосы, компрессоры, высокооборотные насосы |
| G 6,3 | 6,3 | Насосы и вентиляторы общего назначения, электродвигатели |
| G 16 | 16 | Промышленные вентиляторы, детали приводов |
| G 40 | 40 | Автомобильные колёса, коленвалы |
Для большинства центробежных насосов и вентиляторов на НПЗ назначают класс G 6,3, для высокооборотных агрегатов и компрессоров — G 2,5. Класс задают в ремонтной документации под конкретную машину.
Методы балансировки

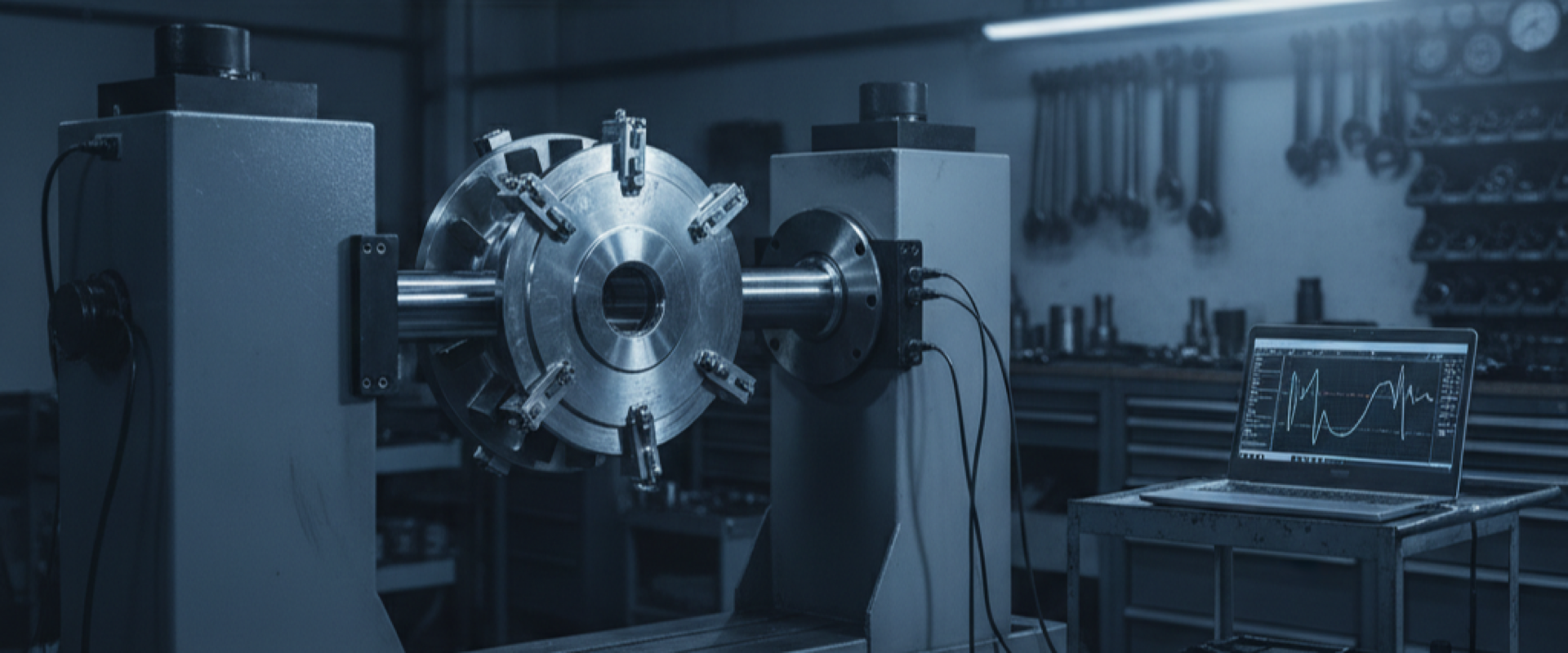

На балансировочном станке
Ротор снимают и устанавливают на дорезонансный (жёсткие опоры) или зарезонансный (мягкие опоры) станок. Датчики фиксируют величину и угол дисбаланса, после чего массу корректируют — снимают сверлением или шлифовкой либо добавляют груз. Так достигают высокой точности вплоть до G 1.
Балансировка на месте (in-situ)
Крупные роторы, которые сложно демонтировать, балансируют без разборки виброанализатором. За один-два пуска с пробными грузами прибор рассчитывает корректирующую массу. Метод удобен для больших вентиляторов и агрегатов в собранном виде.
Как связаны балансировка, центровка и вибрация
Балансировка убирает вибрацию на оборотной частоте (1×RPM), а расцентровка валов проявляется на удвоенной (2×RPM) — это разные дефекты. Уровень вибрации оценивают по ГОСТ ИСО 10816 (ГОСТ Р ИСО 20816): для насосов средней мощности граница зон «удовлетворительно/неудовлетворительно» (B/C) составляет около 4,5 мм/с СКЗ виброскорости, а C/D — 7,1 мм/с. При выходе за эти значения оборудование выводят в ремонт.
Балансировка не устранит вибрацию от расцентровки валов, износа подшипников или резонанса — нужна полная вибродиагностика. Балансировку совмещают с пусконаладкой насосного оборудования и общим циклом ремонтных работ.
Часто задаваемые вопросы
Чем балансировка отличается от центровки?
Балансировка убирает неуравновешенность массы самого ротора — вибрацию на оборотной частоте 1×RPM. Центровка выставляет соосность валов агрегата и муфты — вибрацию на удвоенной частоте 2×RPM. Это разные операции, часто выполняются вместе после ремонта.
Какой класс точности балансировки нужен для насоса?
Для большинства центробежных насосов и вентиляторов — G 6,3 по ГОСТ ИСО 1940-1. Для высокооборотных насосов, турбонасосов и компрессоров — G 2,5, для прецизионных приводов — G 1.
Нужно ли снимать ротор для балансировки?
Не всегда. Небольшие рабочие колёса балансируют на станке после демонтажа. Крупные роторы, которые сложно снять, балансируют на месте (in-situ) виброанализатором с пробными грузами без разборки агрегата.
Как понять, что нужна балансировка?
По росту вибрации на оборотной частоте (1×RPM), преимущественно в радиальном направлении и синфазно на обеих опорах. Если СКЗ виброскорости выходит за 4,5–7,1 мм/с по ГОСТ ИСО 10816 — оборудование выводят в ремонт.
Статическая или динамическая балансировка?
Узкие диски — крыльчатки, шкивы — балансируют статически в одной плоскости. Длинные роторы насосов и компрессоров балансируют динамически в двух плоскостях, иначе остаётся неустранённый моментный дисбаланс.
Балансировка уберёт всю вибрацию?
Только ту часть, что вызвана дисбалансом. Вибрацию от расцентровки, износа подшипников, резонанса или гидравлических причин балансировка не устранит — требуется полная вибродиагностика агрегата.
Заключение
Балансировка ротора возвращает насосу и вентилятору ресурс и снимает нагрузку с подшипников и уплотнений. ТОО «Техноконтроль» выполняет статическую и динамическую балансировку рабочих колёс на станке и на месте с оценкой вибрации по ГОСТ ИСО 10816 на объектах Атырауского НПЗ. Нормативная база: ГОСТ ИСО 1940-1-2007, ISO 21940-11, ГОСТ Р ИСО 20816. Заявка на балансировку и вибродиагностику — +7 778 387 10 05.
