Центробежный насос — один из самых распространённых видов оборудования на нефтеперерабатывающих, химических и энергетических предприятиях. Кажется, что запустить его просто: подключил, включил, работает. На практике же именно насосное оборудование даёт большой процент аварийных отказов в первые часы работы — и почти всегда причина в том, что пусконаладочные работы (ПНР) либо не проводились, либо были выполнены небрежно.
В этой статье разбираем, что такое ПНР центробежного насоса, из каких этапов состоит, что конкретно проверяется и какие параметры считаются нормой.
Что такое ПНР насосного оборудования и зачем это нужно
Пусконаладочные работы (ПНР) — это комплекс технических мероприятий, которые выполняются после монтажа оборудования и до его передачи в промышленную эксплуатацию. Цель ПНР — убедиться, что оборудование смонтировано правильно, работает в проектных режимах и безопасно для персонала и производства.
Для центробежного насоса ПНР особенно критичны по нескольким причинам:
- Насос — вращающийся механизм с высокими оборотами. Ошибки при монтаже (неверная центровка, перекос фланцев, натяги трубопровода) проявляются именно при запуске и быстро выводят оборудование из строя.
- Перекачиваемые среды на нефтегазовых объектах взрывоопасны или токсичны — любая неплотность или вибрация при запуске несёт угрозу аварии.
- Гарантия на насосное оборудование в большинстве случаев действует только при наличии акта ПНР, подписанного уполномоченными лицами.
Без пусконаладки насос — это просто железо, которое «как-то крутится». С пусконаладкой — это проверенный агрегат с задокументированными параметрами, которые можно сравнивать при следующих ТО и ремонтах.
Этапы ПНР центробежного насоса
Пусконаладка центробежного насоса состоит из нескольких последовательных этапов. Пропускать или менять их порядок нельзя — каждый шаг строится на результатах предыдущего.
Этап 1. Изучение технической документации
До любых действий с оборудованием специалист по ПНР изучает: паспорт насоса и привода, чертежи обвязки, технологическую схему, проектные параметры (подача, напор, давление, температура среды, обороты). Без понимания проектного режима невозможно оценить, нормально ли работает насос при испытаниях.
Этап 2. Внешний осмотр и проверка монтажа

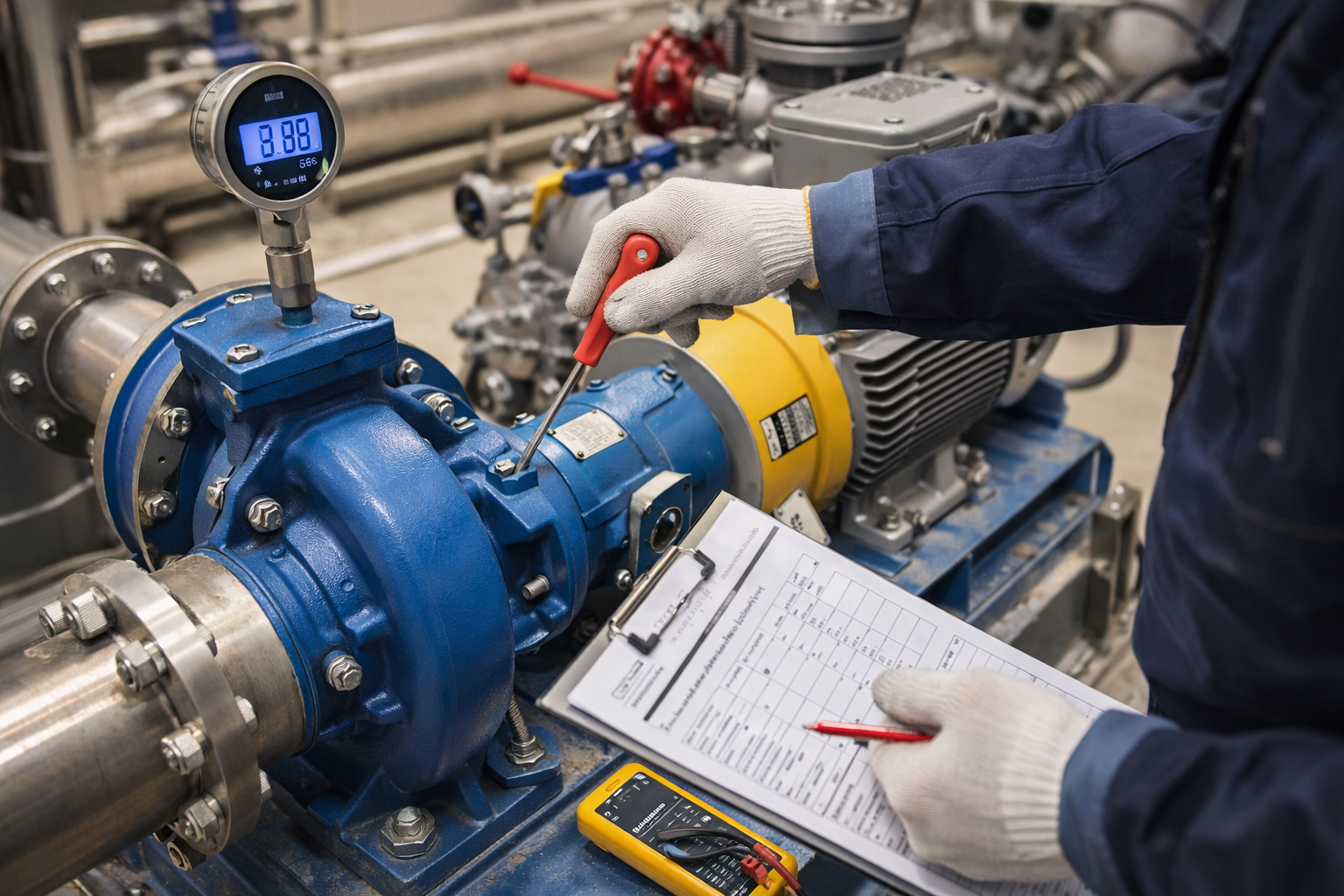

Первое, что делает наладчик — обходит насосный агрегат и визуально оценивает качество монтажа:
- Фундамент и рама: трещины, зазоры, надёжность затяжки анкерных болтов.
- Насос и двигатель: отсутствие механических повреждений, правильность установки на раме.
- Трубопроводная обвязка: правильность подключения всасывающей и нагнетательной линий, наличие запорной и регулирующей арматуры, наличие и правильность установки манометров и датчиков.
- Уплотнения: торцевое уплотнение или сальник установлены и не имеют видимых дефектов.
- Защитные кожухи: муфта закрыта кожухом, вращающиеся части ограждены.
Этап 3. Центровка насоса и двигателя
Центровка — выравнивание осей насоса и привода (электродвигателя) относительно друг друга. Это один из самых важных этапов ПНР, который напрямую влияет на вибрацию, нагрев подшипников и ресурс уплотнений.
Центровка проводится с помощью индикаторных часов или лазерного центровщика. Нормативные допуски зависят от типа муфты и частоты вращения агрегата, но типичные значения для насосов средней мощности:
Радиальное смещение: не более 0,05–0,10 мм
Угловое смещение (перекос): не более 0,05–0,10 мм на 100 мм диаметра муфты
Если насос работает при температурах, существенно отличающихся от монтажной (горячая среда, криогеника), учитывается тепловое расширение корпуса — делается так называемая «холодная» центровка со смещением под тепловой рост.
Этап 4. Проверка системы смазки
Центробежный насос имеет подшипниковые узлы, которые требуют смазки. В зависимости от конструкции это может быть:
- Масляная ванна — проверяется уровень масла по маслоуказателю, качество масла (цвет, отсутствие воды и примесей), марка масла соответствует паспорту.
- Пластичная смазка (консистентная) — проверяется наличие смазки в подшипниках, при необходимости добавляется через пресс-маслёнку.
- Централизованная система смазки — проверяется давление, расход, температура масла, работа маслонасоса.
Запуск насоса без проверки смазки — прямой путь к задиру подшипников и выходу из строя в первые минуты работы.
Этап 5. Проверка системы охлаждения
Для насосов, перекачивающих горячие среды или работающих при высоких нагрузках, предусмотрено охлаждение подшипниковых узлов и торцевых уплотнений. Перед запуском проверяется:
- Подача охлаждающей воды (давление, расход, температура).
- Отсутствие утечек в системе охлаждения.
- Работа датчиков температуры и защитных реле.
Этап 6. Проверка запорной арматуры и системы в целом
Перед пуском наладчик проверяет положение всей арматуры на всасывающей и нагнетательной линиях. Для центробежного насоса стандартная схема пуска — с открытой всасывающей задвижкой и закрытой нагнетательной (пуск «на закрытую задвижку»). Это снижает пусковую нагрузку на двигатель и исключает гидроудар.
Также проверяется: заполнен ли насос перекачиваемой жидкостью (заливка насоса). Пуск центробежного насоса «всухую» — одна из самых частых причин разрушения торцевого уплотнения за считанные секунды.
Этап 7. Проверка электрической части и КИПиА
Совместно с электриками и специалистами КИПиА проверяются:
- Направление вращения электродвигателя — кратковременным «толчком» убеждаются, что ротор вращается в нужную сторону. Обратное вращение на центробежном насосе не просто снижает подачу — оно может разрушить рабочее колесо или крыльчатку.
- Работа системы защит: реле давления, датчики температуры подшипников, защита от сухого хода, реле вибрации.
- Настройка уставок срабатывания защит согласно паспорту оборудования и технологическому регламенту.
- Работа пускозащитной аппаратуры (пускатель, частотный преобразователь при наличии).
Этап 8. Пробный пуск и снятие характеристик
После прохождения всех предыдущих этапов выполняется пробный пуск насоса. Алгоритм:
- Открыть всасывающую задвижку, убедиться в заполнении насоса жидкостью.
- Включить электродвигатель.
- После выхода на рабочие обороты плавно открыть нагнетательную задвижку до рабочего режима.
- Снять показания: давление на всасе и нагнетании, потребляемый ток, температуру подшипников, уровень вибрации.
- Сравнить с проектными параметрами.
Насос считается прошедшим ПНР, если в течение нормативного времени обкатки (обычно 2–4 часа) параметры стабильны и соответствуют допускам.
Нормативные параметры при ПНР центробежного насоса
Вот ключевые показатели, которые контролируются при пусконаладке центробежного насоса:
Вибрация: для большинства насосов промышленного класса допустимый уровень виброскорости — не более 4,5–7,1 мм/с среднеквадратического значения (по ГОСТ ISO 10816). Превышение — сигнал к останову и выяснению причины.
Температура подшипников: при работе на минеральном масле — не более +70…+75°C выше температуры окружающей среды, но не более +95°C абсолютных. При нагреве быстрее +5°C в час — немедленный останов.
Давление на всасывании: должно быть выше давления кавитации (NPSH насоса). Падение давления на всасе ниже допустимого — признак кавитации, которая разрушает рабочее колесо.
Потребляемый ток: не должен превышать номинальный ток двигателя (с учётом допуска ±10%). Превышение — перегрузка, перегрев обмоток, риск отказа.
Подача и напор: проверяется соответствие фактических параметров паспортной характеристике насоса в рабочей точке.
Утечки: допустимые утечки через торцевое уплотнение — капельные, не струйные. Утечка через сальниковое уплотнение — не более 5–10 капель в минуту.
Типичные проблемы, выявляемые при ПНР насосного оборудования
Пусконаладка — это именно то время, когда проблемы нужно выявить и устранить до начала промышленной эксплуатации. Вот что чаще всего обнаруживается:
- Неверное направление вращения — обнаруживается при первом «толчке» двигателя, устраняется перефазировкой кабеля.
- Плохая центровка — проявляется как повышенная вибрация, быстрый нагрев подшипников и муфты.
- Натяг трубопровода на фланцы насоса — трубопровод «тянет» корпус в сторону, создавая механические напряжения и нарушая центровку. Устраняется регулировкой опор трубопровода.
- Кавитация — насос гудит, давление нестабильно, слышен характерный «шелест» или «хлопки». Причина — недостаточный подпор на всасывании или засорение всасывающего фильтра-корзины.
- Утечка через уплотнение — признак неправильного монтажа торцевого уплотнения или заводского дефекта.
- Перегрев двигателя — перегрузка из-за неправильно подобранного рабочего режима или неверного направления закрытия нагнетательной задвижки.
- Воздушные пробки во всасывающем трубопроводе — насос «не берёт» жидкость, работает вхолостую. Устраняется стравливанием воздуха через воздушный кран.
Документация по результатам ПНР насосного оборудования
Результаты пусконаладочных работ оформляются комплектом документов, который передаётся заказчику и хранится в техническом архиве объекта:
- Программа и методика проведения ПНР — утверждается до начала работ.
- Протокол центровки насосного агрегата — с фактическими замерами и заключением о соответствии допускам.
- Протокол проверки электрической части — направление вращения, пусковые токи, уставки защит.
- Протокол снятия вибрационных характеристик.
- Протокол (акт) пробного пуска — с фактическими параметрами работы насоса.
- Акт приёмки оборудования в промышленную эксплуатацию — подписывается представителями подрядчика, заказчика, при необходимости — изготовителя.
Наличие полного комплекта документов по ПНР — это не формальность. Это доказательство того, что оборудование введено в эксплуатацию правильно, и основа для рекламаций к поставщику, если насос выйдет из строя в гарантийный период.
Чем отличается ПНР от простого запуска насоса: итог
Многие заказчики воспринимают ПНР как бюрократическую процедуру — «бумаги оформить». На деле пусконаладка центробежного насоса — это 8–12 часов реальной технической работы: замеры, регулировки, обкатка, анализ параметров. Всё это делается для того, чтобы насос, который стоит несколько миллионов тенге, не вышел из строя в первые сутки из-за ошибки при монтаже или отсутствия смазки в подшипнике.
На промышленных объектах нефтегазовой отрасли Казахстана ПНР насосного оборудования — обязательное условие приёмки работ. Надзорные органы и служба технического заказчика требуют полный комплект пусконаладочной документации до подписания актов КС-2 и КС-3.
Пусконаладочные работы насосного оборудования в Техноконтроль
Компания Техноконтроль выполняет полный комплекс пусконаладочных работ на насосном оборудовании нефтегазовых и нефтеперерабатывающих предприятий Казахстана. В нашем портфеле — объекты Атырауского НПЗ и других крупных промышленных заказчиков.
Пусконаладка проводится аттестованными специалистами с применением поверенного измерительного оборудования: лазерные центровщики, виброметры, токовые клещи, термометры. По результатам выдаётся полный комплект исполнительной документации.
Оставьте заявку или позвоните нам, чтобы получить консультацию и коммерческое предложение на ПНР насосного оборудования на вашем объекте.
Часто задаваемые вопросы
Что проверяют перед пуском центробежного насоса?
Центровку валов, направление вращения, уровень и качество смазки, затяжку крепежа, состояние торцовых уплотнений и свободное вращение ротора от руки.
Зачем нужна центровка валов насоса и двигателя?
Расцентровка вызывает вибрацию, износ подшипников и уплотнений, поломку муфты. Точная центровка, часто лазерная, — залог ресурса агрегата.
Почему нельзя запускать насос «на сухую»?
Без перекачиваемой жидкости торцовые уплотнения и рабочие поверхности перегреваются за секунды. Перед пуском насос заполняют и удаляют воздух.
Что такое кавитация в насосе?
Вскипание жидкости на входе при недостаточном подпоре. Схлопывание пузырьков разрушает рабочее колесо и вызывает вибрацию с характерным шумом.
Какие параметры контролируют при опробовании?
Подачу и напор, ток двигателя, вибрацию, температуру подшипников и уплотнений, отсутствие протечек. Показатели сверяют с паспортом насоса.
Чем завершаются ПНР насосного агрегата?
Комплексным опробованием под нагрузкой, оформлением протоколов испытаний и акта приёмки. После этого насос вводят в эксплуатацию.
