Остановить действующий нефтепровод или технологическую линию ради врезки нового отвода — это опорожнение, дегазация, потеря продукта и простой всего участка на дни. Поэтому в нефтегазе и на НПЗ давно применяют другой подход: врезку под давлением (hot tapping) — создание ответвления в трубопроводе или аппарате, который остаётся заполненным и под рабочим давлением. Перекачка не прекращается, продукт не сливается, а к магистрали при этом подключают новую нитку, узел учёта или байпас. Технология мощная, но и рискованная: сварка и сверление по трубе с продуктом под давлением не прощают ошибок. Разберём, как это устроено, какое оборудование нужно и по каким нормам работают в Казахстане.
Что такое врезка под давлением
Врезка под давлением (англ. hot tapping) — это технология присоединения ответвления к трубопроводу или ёмкости без остановки, опорожнения и снижения давления. К действующей магистрали герметично приваривают патрубок с задвижкой, а затем через открытую задвижку специальной машиной вырезают в стенке отверстие. Поток внутри трубы всё это время сохраняется. Родственная операция — перекрытие потока (line stopping, стопплирование): через такую же врезку в трубу вводят перекрывающий элемент, временно останавливают среду на нужном участке, выполняют ремонт и снова пускают поток, не глуша всю магистраль.
Когда применяют врезку без остановки
- Подключение новых отводов, потребителей, узлов учёта к действующему трубопроводу.
- Монтаж байпаса (обводной линии) для ремонта участка без остановки транспорта продукта.
- Установка дополнительной запорной арматуры, дренажей, точек отбора проб и КИП.
- Аварийные и плановые ремонты, когда остановка магистрали недопустима технологически или экономически.
Экономический смысл прост: сутки простоя магистрального или заводского трубопровода стоят несопоставимо дороже самой врезки. Плюс исключаются потери продукта на слив и затраты на повторную дегазацию и заполнение.
Технология врезки: этапы
Монтаж патрубка на действующую трубу
На магистраль устанавливают разрезной тройник (split tee) или патрубок с фланцем и обваривают его. Сварка на трубе, заполненной продуктом под давлением, — самый ответственный момент: движущаяся среда охлаждает стенку изнутри, поэтому есть риск и прожога тонкой стенки, и ускоренного охлаждения шва с образованием закалочных структур и водородного растрескивания. Перед работой замеряют фактическую толщину стенки ультразвуком, подбирают сварочные режимы и погонную энергию, контролируют межпроходную температуру. Готовый шов проверяют неразрушающим контролем — визуально и ультразвуком или капиллярным методом.
Установка задвижки и врезной машины

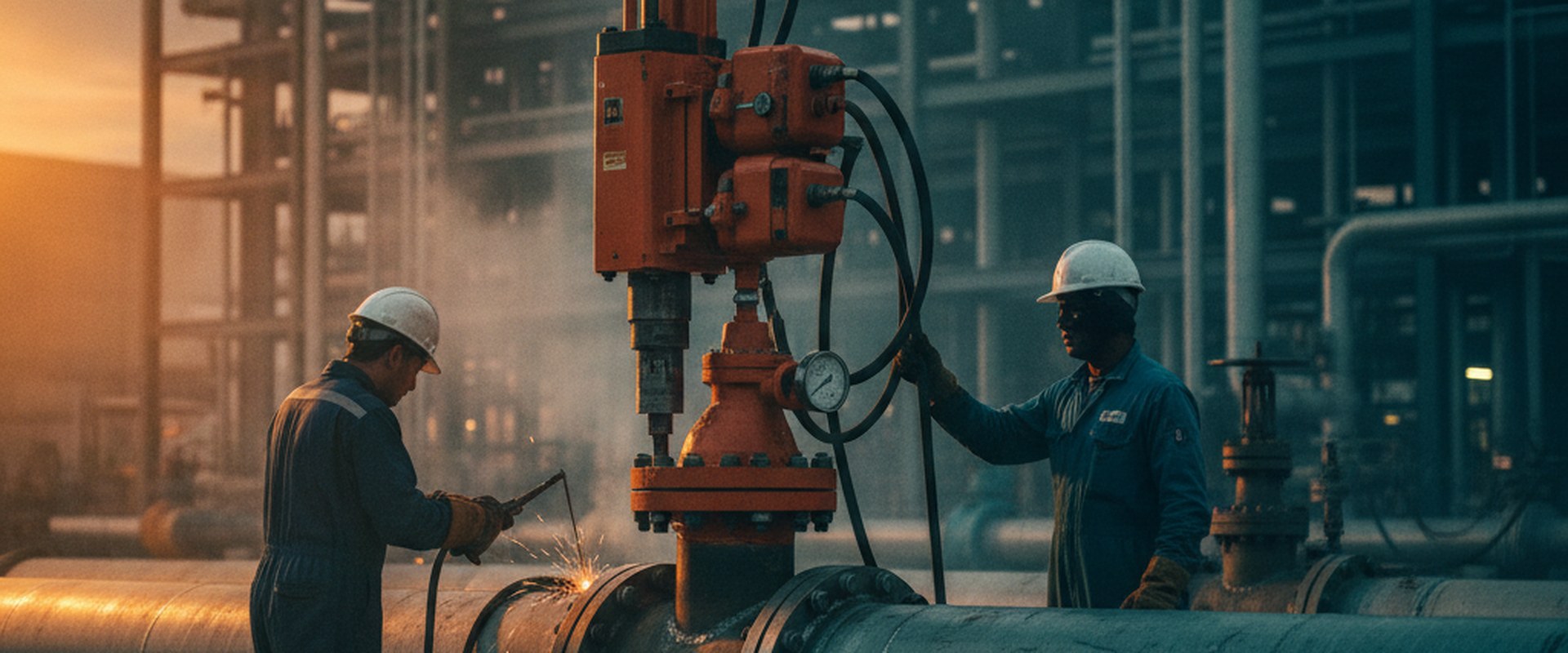

На фланец патрубка монтируют полнопроходную запорную задвижку — через неё пройдёт режущий инструмент, поэтому проход должен быть не меньше диаметра врезки. К задвижке присоединяют машину для врезки (tapping machine) с герметичным корпусом. Всё соединение опрессовывают на плотность перед вскрытием магистрали.
Сверление отверстия и извлечение купона
Задвижку открывают, и кольцевая фреза (hole saw) с центровочным сверлом (пилотом) под давлением прорезает стенку трубы. Вырезанный фрагмент — «купон» (coupon) — удерживается на пилоте специальными защёлками и извлекается вместе с фрезой: терять его внутри магистрали нельзя. После вывода инструмента задвижку закрывают — ответвление готово к работе, магистраль всё это время не останавливалась.
Перекрытие потока при ремонте участка
Если через врезку нужно временно остановить среду (line stopping), в трубу через задвижку вводят перекрывающий узел — «стоппл». Он герметизирует сечение, участок между двумя перекрытиями освобождают и ремонтируют, а транспорт продукта идёт по байпасу. После ремонта стоппл извлекают, врезку глушат заглушкой-пробкой (completion plug) и фланцем.
Оборудование для hot tapping
Комплект для врезки включает: врезную машину с приводом (гидравлическим, пневматическим или электрическим), набор кольцевых фрез и пилотов под нужные диаметры, разрезные тройники и патрубки, полнопроходную задвижку, узлы стоппл-перекрытия и заглушки. Отдельно — сварочное оборудование и посты НК. Пневмо- и гидропривод предпочтительны на взрывопожароопасных средах, где искрение недопустимо. Инструмент подбирают под материал, диаметр и давление конкретной магистрали.
Параметры и ограничения
Врезка под давлением возможна не всегда — есть технологические рамки, которые оценивают до начала работ:
| Параметр | Типовой диапазон | Комментарий |
|---|---|---|
| Диаметр врезки | от ½″ до диаметра магистрали | Отвод не крупнее несущей трубы |
| Толщина стенки | обычно не менее 3–5 мм остаточной | Тонкая стенка — риск прожога при сварке |
| Давление в трубе | в пределах паспортного рабочего | Расчёт прочности узла обязателен |
| Скорость потока | умеренная | Слишком быстрый поток переохлаждает шов |
| Среда | по оценке риска | Кислород, ряд агрессивных сред — ограничения |
Каждую врезку сопровождает расчёт: прочность разрезного тройника, свариваемость стали, режимы сварки под охлаждающим потоком, безопасная остаточная толщина стенки. Без этого расчёта работать по действующей трубе нельзя.
Безопасность и промбезопасность
Врезка под давлением на действующем объекте — это огневые работы на трубопроводе с горючей или опасной средой, поэтому её ведут по наряду-допуску с полным комплексом мер: анализ воздушной среды, контроль загазованности, средства пожаротушения, обученная бригада, аттестованные сварщики и специалисты по НК. Организационно это тот же режим, что и любые огневые работы на действующем НПЗ. Отдельно оценивают риск прожога и назначают минимально допустимую толщину стенки для сварки под давлением.
Нормативная база в Казахстане
Врезку под давлением выполняют по проектной документации и признанным отраслевым методикам. В международной практике базовые документы — API 2201 «Safe Hot Tapping Practices» (безопасная врезка в нефтегазе и нефтехимии) и ASME PCC-2 «Repair of Pressure Equipment and Piping» (раздел по hot tapping и ремонтным муфтам). В СНГ и РК применяют стандарты организаций и своды правил по ремонту и эксплуатации магистральных и технологических трубопроводов, требования промышленной безопасности к опасным производственным объектам, а также нормы на сварку и неразрушающий контроль. Сварщики и дефектоскописты должны быть аттестованы, технология сварки — аттестована и подтверждена процедурными испытаниями.
Частые ошибки при врезке под давлением
- Сварка без замера фактической толщины стенки. Работа по «паспортной» толщине вместо реальной — прямой путь к прожогу.
- Неполнопроходная задвижка. Если проход меньше фрезы, инструмент не пройдёт, а магистраль уже вскрыта.
- Потеря купона в трубе. Неисправные защёлки пилота — вырезанный фрагмент уходит в поток и повреждает оборудование ниже по линии.
- Игнор скорости потока. Слишком быстрый поток переохлаждает шов, слишком медленный — перегревает стенку; режим подбирают расчётом.
- Работа без наряда-допуска и НК. Огневые работы по горючей среде без контроля загазованности и проверки шва недопустимы.
Часто задаваемые вопросы
Что такое врезка под давлением простыми словами?
Это подключение нового отвода к трубопроводу, который продолжает работать под давлением и с потоком продукта. К трубе приваривают патрубок с задвижкой и через него специальной машиной вырезают отверстие, не останавливая магистраль.
Можно ли делать врезку без остановки перекачки?
Да, в этом и смысл технологии hot tapping. Перекачка не прекращается, продукт не сливается. При необходимости ремонта участка поток временно пускают по байпасу через перекрытие (line stopping).
Какая минимальная толщина стенки нужна для врезки?
Обычно требуется остаточная толщина стенки порядка нескольких миллиметров, чтобы избежать прожога при сварке под давлением. Точное значение определяют расчётом по фактическому замеру толщины ультразвуком для конкретной трубы и среды.
Куда девается вырезанный кусок трубы (купон)?
Купон удерживается защёлками на центровочном сверле фрезы и извлекается вместе с инструментом. Потеря купона в магистрали недопустима — он может повредить арматуру и оборудование ниже по потоку.
Насколько это безопасно?
При соблюдении технологии — безопасно и широко применяется в нефтегазе. Работы ведут по наряду-допуску как огневые: с контролем загазованности, средствами пожаротушения, аттестованными сварщиками и обязательным неразрушающим контролем шва.
Чем врезка под давлением выгоднее остановки трубопровода?
Нет простоя магистрали, нет потерь продукта на слив, не нужна дегазация и повторное заполнение. Для загруженных нефтепроводов и заводских линий экономия исчисляется сутками простоя и объёмом продукта.
На каких трубопроводах нельзя делать врезку под давлением?
Ограничения — при недопустимо тонкой или повреждённой стенке, на ряде агрессивных и чувствительных к нагреву сред (например, кислородопроводы), при параметрах вне паспортного диапазона. Решение принимают по расчёту и оценке риска.
