Любой трубопровод после монтажа или капитального ремонта должен пройти испытание давлением — гидравлическое или пневматическое. Это обязательное условие: без него ни один надзорный орган не примет объект в эксплуатацию, а подрядчик не подпишет акты выполненных работ. Однако за словами «провели гидроиспытания» скрывается целый технический процесс со своими требованиями, нормами и документацией.
В этой статье подробно разбираем: зачем вообще нужны гидравлические испытания трубопроводов, как они проводятся шаг за шагом, какое давление считается нормой и как оформляются результаты.
Что такое гидравлические испытания трубопроводов и зачем они нужны
Гидравлические испытания (в разговорной среде — «гидроиспытания» или «опрессовка») — это проверка трубопровода на прочность и герметичность путём заполнения его водой и создания испытательного давления, превышающего рабочее.
Цели испытаний:
- Выявить дефекты сварных швов и основного металла, которые не были обнаружены при неразрушающем контроле — микротрещины, непровары, расслоения металла, раскрывающиеся только под давлением.
- Проверить герметичность фланцевых соединений, арматуры, компенсаторов и других элементов трубопровода.
- Подтвердить, что трубопровод выдерживает нагрузки, которые возникнут при эксплуатации, с установленным запасом прочности.
- Соответствовать требованиям нормативных документов и получить разрешение надзорных органов на ввод объекта в эксплуатацию.
На нефтегазовых объектах гидравлические испытания трубопроводов — не просто формальность. Трубопровод, не прошедший испытание, не может быть принят в эксплуатацию ни технической службой заказчика, ни органами промышленного надзора. Это жёсткое требование ГОСТ, СНиП и отраслевых регламентов.
Нормативная база: какими документами регламентируются гидроиспытания
В Казахстане и на постсоветском пространстве гидравлические испытания трубопроводов регламентируются следующими основными документами:
ГОСТ 32569-2013 — Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах. Ключевой документ для промышленных трубопроводов.
СП 74.13330.2011 (СНиП 3.05.03-85) — Тепловые сети. Регламентирует испытания теплопроводов.
СП 61.13330.2012 — Тепловая изоляция оборудования и трубопроводов.
СП 36.13330.2012 (СНиП 2.05.06-85) — Магистральные трубопроводы. Определяет требования к испытаниям магистральных нефте- и газопроводов.
ПБ 03-585-03 — Правила устройства и безопасной эксплуатации технологических трубопроводов. Определяет категории трубопроводов и объём испытаний.
Конкретные требования к испытательному давлению, продолжительности выдержки и допускаемым отклонениям определяются проектной документацией на основании этих нормативов — с учётом категории трубопровода, параметров рабочей среды и материала труб.
Гидравлические vs пневматические испытания: в чём разница
Испытание трубопровода давлением может проводиться двумя методами — гидравлическим (вода) и пневматическим (воздух или инертный газ). У каждого свои условия применения.
Гидравлические испытания
Предпочтительный и наиболее безопасный метод. Вода практически несжимаема — при разрушении трубопровода энергия высвобождается мгновенно, но без взрыва. Основной недостаток: необходимость заполнения большого объёма водой и последующего дренирования, а также проблемы при отрицательных температурах.
Применяется в большинстве случаев — для технологических трубопроводов промышленных предприятий, тепловых сетей, водопроводов, трубопроводов нефтепродуктов.
Пневматические испытания
Применяются только в случаях, когда гидравлические испытания технически невозможны или нецелесообразны: при отрицательных температурах воздуха, когда заполнение водой невозможно; для трубопроводов, не рассчитанных на нагрузку от веса воды; для линий, где наличие влаги недопустимо (например, трубопроводы осушенного газа).
Пневматические испытания требуют дополнительных мер безопасности, так как сжатый газ при разрушении трубы высвобождает значительно большую энергию. Испытательное давление при пневматическом методе, как правило, ниже, чем при гидравлическом.
Как проводятся гидравлические испытания трубопроводов: пошаговый порядок
Гидравлические испытания — строго регламентированный процесс. Самодеятельность здесь недопустима: порядок действий, величина давления и время выдержки определяются проектом и нормативными документами.
Шаг 1. Подготовка к испытаниям
До начала испытаний необходимо:
- Завершить все сварочные работы и провести неразрушающий контроль швов в установленном объёме.
- Установить на место всю арматуру, фланцевые соединения, компенсаторы и опоры трубопровода.
- Отключить или изолировать оборудование, которое не рассчитано на испытательное давление (насосы, теплообменники, контрольно-измерительные приборы).
- Установить заглушки на открытых концах трубопровода и в точках отключения.
- Установить манометры. Для испытаний применяются поверенные манометры класса точности не ниже 1,5 с диаметром циферблата не менее 160 мм. Устанавливаются минимум два: один — у источника давления, второй — в наиболее удалённой или возвышенной точке трубопровода.
- Определить и обозначить охраняемую зону — зону, в которой персонал не должен находиться во время испытаний.
Шаг 2. Заполнение трубопровода водой
Трубопровод заполняется водой снизу вверх — это важно для вытеснения воздуха. Воздушные пробки могут исказить результаты испытаний и создать опасность гидроудара. Для вытеснения воздуха на высших точках трубопровода открываются воздушники (краны или заглушки с отверстиями).
Температура воды для испытаний — не ниже +5°C (чтобы не замёрзла в трубопроводе) и не выше +40°C (во избежание ожогов персонала при возможном прорыве).
Шаг 3. Подъём давления до испытательного

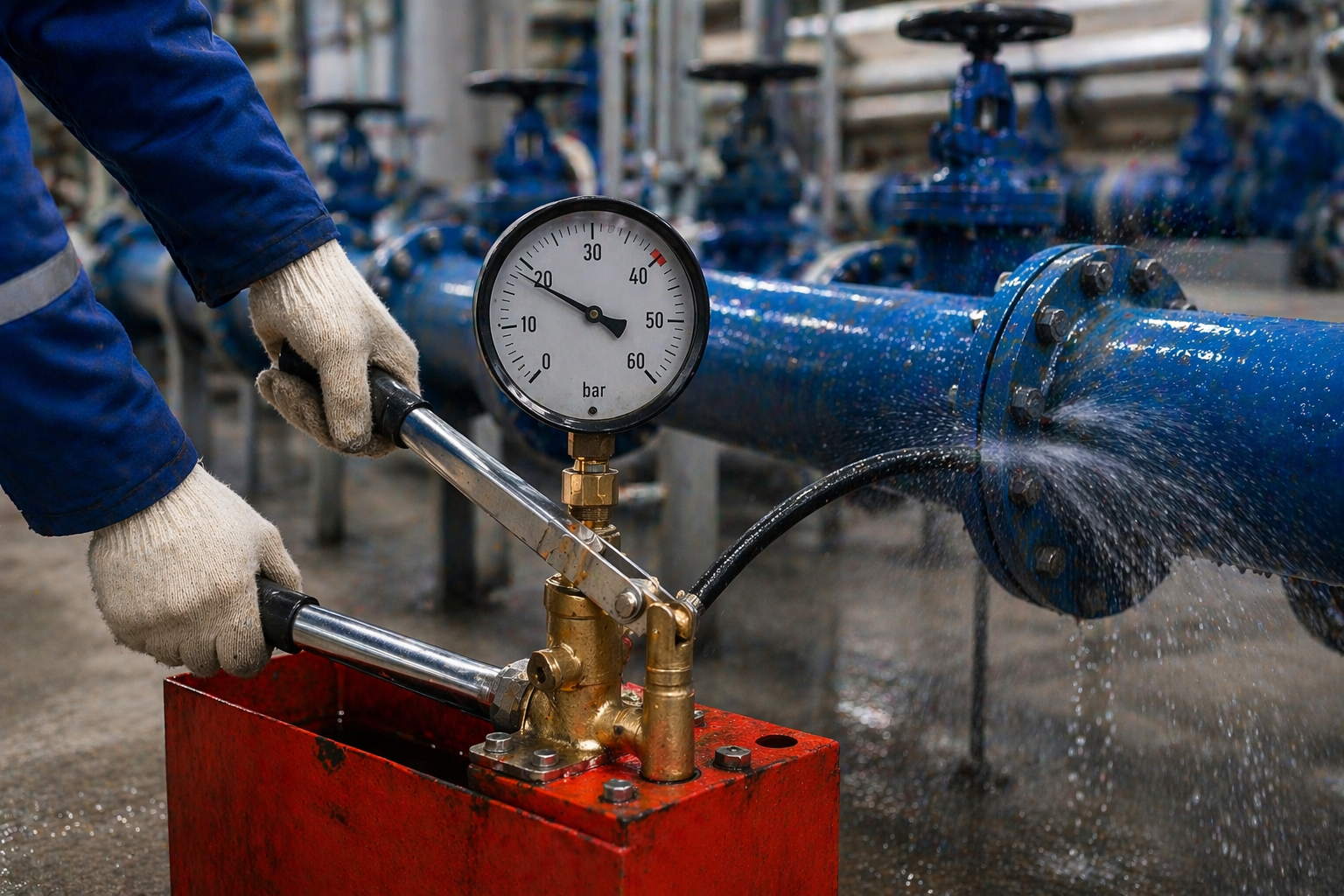

Давление поднимается постепенно, не рывком — с помощью насосного агрегата (опрессовочного насоса). Скорость подъёма давления ограничивается нормативами и указывается в программе испытаний. Промежуточные остановки для осмотра не предусмотрены — персонал находится вне охраняемой зоны.
Испытательное давление (Рисп) для гидравлических испытаний, как правило:
Для стальных трубопроводов: Рисп = 1,25 × Рраб, но не менее Рраб + 0,2 МПа
Для трубопроводов I категории (высокое давление, взрывоопасные среды): Рисп = 1,5 × Рраб
Для пластиковых трубопроводов: Рисп = 1,5 × Рраб
Конкретное значение всегда устанавливается проектом — приведённые коэффициенты являются минимальными по нормативам.
Шаг 4. Выдержка под испытательным давлением
После достижения испытательного давления трубопровод выдерживается под ним в течение нормативного времени. Источник давления при этом отключается или перекрывается — давление должно удерживаться самим трубопроводом, а не насосом.
Нормативная продолжительность выдержки под испытательным давлением:
- Для технологических трубопроводов I и II категорий — 30 минут.
- Для технологических трубопроводов III и IV категорий — 20 минут.
- Для магистральных трубопроводов — от 6 до 24 часов (в зависимости от диаметра и класса трубопровода).
- Для тепловых сетей — 30 минут.
Шаг 5. Снижение давления и осмотр
По истечении времени выдержки давление снижается до рабочего — и при рабочем давлении проводится тщательный визуальный осмотр всего трубопровода: сварных швов, фланцевых соединений, арматуры, компенсаторов. Осмотр при испытательном давлении не проводится — это требование безопасности.
При осмотре фиксируются: падение давления по манометру (утечки), видимые течи, «потение» металла в зоне швов, деформации конструкций.
Шаг 6. Дренирование и продувка
После завершения испытаний вода дренируется, трубопровод продувается воздухом или инертным газом для удаления влаги (особенно важно для трубопроводов нефтепродуктов, газа и паровых линий). Все заглушки снимаются, отключённое оборудование подключается обратно.
Что считается нормой: критерии успешного прохождения гидроиспытаний
Трубопровод считается выдержавшим гидравлические испытания, если выполнены все три условия:
- Давление в течение всего времени выдержки не снижалось ниже испытательного (допуск на погрешность манометра — не более 5% от испытательного давления).
- При осмотре не обнаружено видимых течей, «потения» металла, капель воды в зоне сварных швов и соединений.
- Не выявлено видимых деформаций трубопровода, опор или несущих конструкций.
Если хотя бы одно из этих условий не выполнено — испытание считается не пройденным. Выявленные дефекты устраняются, после чего испытание проводится повторно с начала. Подварка сварных швов под давлением категорически запрещена.
Типичные причины, по которым трубопровод не проходит гидроиспытания
- Дефектные сварные швы — непровары, поры, трещины, выявленные только под давлением. Устраняются вырубкой дефектного участка и переваркой.
- Негерметичные фланцевые соединения — неправильно затянутые болты, повреждённые или несоответствующие прокладки.
- Дефекты арматуры — негерметичность сальниковых уплотнений, повреждения седла или шибера задвижки.
- Воздушные пробки — создают ложное давление или мешают равномерному распределению давления по системе.
- Ошибки в монтаже компенсаторов — неправильная установка сильфонных или сальниковых компенсаторов приводит к их разрушению под давлением.
- Недостаточная подготовка трубопровода — не удалены монтажные заглушки внутри трубы, оставлен строительный мусор, засорена арматура.
Документация по результатам гидравлических испытаний трубопроводов
По результатам испытаний оформляется акт гидравлического (пневматического) испытания трубопровода. Это юридически значимый документ, который:
- Подписывается представителями подрядчика, технического надзора заказчика и, при необходимости, органов промышленного надзора.
- Содержит: наименование объекта, номер трубопровода по схеме, испытательное и рабочее давление, время выдержки, результат испытания, перечень выявленных и устранённых дефектов (при наличии), подписи ответственных лиц.
- Является частью исполнительной документации, которая передаётся заказчику при сдаче объекта.
- Хранится в архиве предприятия на весь срок эксплуатации трубопровода и предъявляется при плановых проверках и расследовании аварий.
Без акта гидравлических испытаний, подписанного всеми сторонами, трубопровод юридически не существует как принятый объект — его нельзя ввести в эксплуатацию и нельзя застраховать.
Особенности гидравлических испытаний на нефтегазовых объектах Казахстана
На промышленных объектах нефтегазовой отрасли Казахстана — НПЗ, ГПЗ, КПГ, нефтепромыслах — гидравлические испытания трубопроводов имеют ряд особенностей по сравнению со стандартными строительными объектами:
- Категория трубопровода определяет объём не только испытаний, но и предшествующего неразрушающего контроля — для трубопроводов I категории обязателен 100% радиографический или ультразвуковой контроль швов.
- Испытания проводятся только при наличии утверждённой программы испытаний, согласованной с техническим надзором заказчика и службой промышленной безопасности.
- На объектах крупных нефтяных компаний (КМГ, Тенгизшевройл, КПЖЗ) действуют собственные корпоративные стандарты, ужесточающие требования ГОСТ — как правило, по коэффициентам испытательного давления и времени выдержки.
- Опрессовочные насосы и манометры, применяемые при испытаниях, должны иметь действующие свидетельства о поверке. Использование неповеренного оборудования делает результаты испытаний юридически недействительными.
- На взрывоопасных производствах обязательно согласование мероприятий по безопасности с пожарной охраной и службой ПАСФ предприятия.
Гидравлические испытания трубопроводов в Техноконтроль
Компания Техноконтроль (Атырау, Казахстан) выполняет гидравлические и пневматические испытания трубопроводов в составе строительно-монтажных работ на объектах нефтегазовой отрасли. Собственный парк опрессовочного оборудования, поверенные манометры, аттестованные специалисты по промышленной безопасности.
В результате заказчик получает полный комплект исполнительной документации: акт гидравлических испытаний, протоколы неразрушающего контроля швов, исполнительные схемы трубопроводов. Все документы оформляются в соответствии с требованиями надзорных органов Республики Казахстан.
Свяжитесь с нами, чтобы получить консультацию и коммерческое предложение на испытания трубопроводов на вашем объекте.
Смежная тема: техническое освидетельствование сосудов под давлением.
Часто задаваемые вопросы
Зачем проводят гидравлические испытания трубопроводов?
Чтобы проверить прочность и плотность системы под давлением выше рабочего и выявить течи и дефекты швов и соединений до ввода в эксплуатацию.
Каким давлением испытывают трубопровод?
Испытательное давление задаётся нормами и проектом, обычно 1,25–1,5 рабочего. Точное значение зависит от категории трубопровода и транспортируемой среды.
Сколько держат испытательное давление?
Время выдержки устанавливается нормативами — от нескольких минут до нескольких часов, достаточно для осмотра всех соединений и оценки падения давления.
Почему испытывают водой, а не воздухом?
Вода почти несжимаема и при разрыве не даёт взрывной энергии — гидроиспытание безопаснее пневматического. Пневмоиспытания применяют ограниченно и с мерами защиты.
Что считается положительным результатом?
Отсутствие течей, разрывов и видимых деформаций, падение давления в пределах норм. Результат фиксируется актом гидравлических испытаний.
Что делать при обнаружении течи?
Сбросить давление, устранить дефект — переварить шов или заменить уплотнение, затем повторить испытание. Подтягивать соединения под давлением запрещено.
