Изоляция на трубопроводе или колонне выглядит целой, оборудование в работе, замечаний нет — а под кожухом уже несколько лет идёт коррозия, которая однажды даёт свищ или разрыв «на ровном месте». Это и есть коррозия под изоляцией (Corrosion Under Insulation, CUI) — один из самых коварных и дорогих механизмов повреждения на НПЗ и в нефтехимии: дефект скрыт от глаз, развивается медленно, а обнаруживается уже по утечке или при вскрытии. Ниже — почему CUI возникает, в каком диапазоне температур опаснее всего, как её ищут без полного снятия изоляции и что делать, чтобы металл под «шубой» не съедала ржавчина.
Что такое коррозия под изоляцией (CUI)

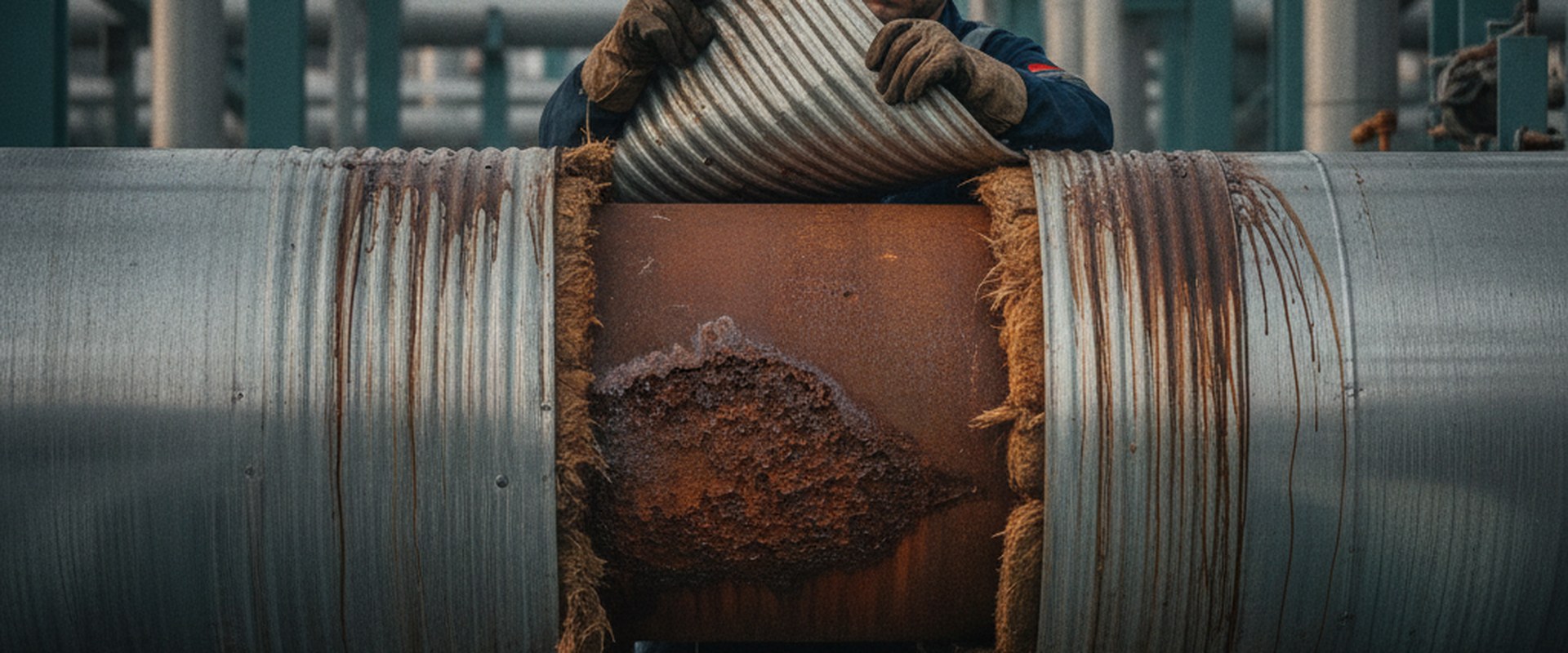

CUI — это внешняя коррозия наружной поверхности трубопровода, аппарата или резервуара, протекающая под слоем тепловой изоляции, огнезащиты или обшивки. Механизм простой и оттого массовый: под изоляцию проникает вода — с осадками, из конденсата, при пропарке или мойке, — а наружная обшивка мешает ей высохнуть. Металл оказывается в постоянно влажной, плохо вентилируемой среде, и на углеродистой стали идёт обычная электрохимическая коррозия, а на аустенитной нержавейке — хлоридное коррозионное растрескивание под напряжением (Cl-SCC).
Главная опасность CUI — скрытность. Пока изоляция и обшивка целы снаружи, дефект не виден при обычном обходе. Поэтому CUI стабильно входит в перечень основных причин незапланированных остановов и утечек на нефтепереработке: по данным отраслевых обзоров, на неё приходится значительная доля затрат на ремонт трубопроводов и статического оборудования.
Почему вода попадает под изоляцию
Изоляция не обязана быть герметичной — рано или поздно вода находит путь внутрь. Типичные источники:
- Атмосферная влага и осадки — через повреждённую обшивку, негерметичные швы, разошедшиеся нахлёсты, отсутствующие или сорванные отбойники дождя.
- Конденсат — на холодных и циклирующих поверхностях, особенно при работе ниже точки росы.
- Технологическая вода — при пропарке, гидроуборке, тушении, разгерметизации соседних линий.
- Конструктивные ловушки влаги — опоры, штуцера, фланцы, площадки, места ввода КИП, где обшивка нарушена и вода задерживается.
Изоляция при этом работает как губка и «одеяло»: впитывает воду и держит металл влажным месяцами. Вымываемые из некоторых теплоизоляционных материалов хлориды и сульфаты дополнительно ускоряют процесс, а для нержавейки хлориды — прямой путь к растрескиванию.
Температурный диапазон наибольшего риска
CUI критична там, где вода может существовать в жидком виде и происходит цикл «увлажнение — высыхание». Для углеродистых и низколегированных сталей опасный диапазон — примерно от −12 до +175 °C, а самый агрессивный участок — 50…150 °C, где чередование смачивания и подсыхания идёт наиболее интенсивно. Отдельно опасны установки с периодической работой и частыми пусками-остановами: именно циклирование температуры «загоняет» влагу под изоляцию и не даёт ей уйти.
| Материал | Диапазон риска CUI | Механизм повреждения |
|---|---|---|
| Углеродистая и низколегированная сталь | −12…+175 °C (пик 50…150 °C) | Электрохимическая (общая и язвенная) коррозия |
| Аустенитная и дуплексная нержавейка | +60…+205 °C | Хлоридное растрескивание под напряжением (Cl-SCC) |
| Оборудование выше +175 °C (постоянно) | риск ниже | Влага быстро испаряется — но опасны зоны у опор и на остановах |
| Периодические / циклирующие линии | любой из указанных | Цикл «увлажнение–высыхание» резко ускоряет коррозию |
Важный нюанс: линии, которые «всегда горячие», не застрахованы полностью. У холодных опор, штуцеров и на время остановов их температура падает в опасную зону, и локально CUI развивается даже на, казалось бы, безопасном оборудовании.
Где искать CUI в первую очередь
При планировании обследования концентрируются на зонах-ловушках влаги, а не на всей длине трассы подряд:
- Горизонтальные участки, нижние образующие труб, места застоя воды.
- Опоры, подвески, седловины, места контакта с металлоконструкциями.
- Штуцера, фланцы, арматура, врезки, вводы КИПиА — любые нарушения обшивки.
- Участки с повреждённой, продавленной, ремонтировавшейся изоляцией и следами потёков ржавчины по обшивке.
- Оборудование, циклирующее по температуре, и линии, простаивавшие с влажной изоляцией.
Наружные потёки ржавчины, вздутия обшивки, мокрые пятна и «хлюпающая» изоляция — прямые внешние признаки, по которым такие места ставят в план вскрытия и контроля.
Методы контроля: как найти CUI, не снимая всю изоляцию
Полное снятие изоляции на всём объекте — дорого и часто невозможно на ходу, поэтому применяют комбинацию неразрушающих методов и выборочные вскрытия:
Без снятия изоляции
- Импульсный вихретоковый контроль (PEC) — измеряет среднюю толщину стенки прямо через изоляцию, обшивку и воздушный зазор; удобен для скрининга больших площадей.
- Профильная (тангенциальная) радиография — рентген «на просвет» даёт профиль стенки и выявляет утонения и застой воды под изоляцией.
- Инфракрасная термография — тепловизионное обследование находит мокрые участки изоляции и мостики тепла по аномалиям температуры на обшивке.
С локальным вскрытием
- Визуальный осмотр вскрытого участка и ультразвуковая толщинометрия — базовая связка для замера остаточной стенки в «окне». Метод и нормы — в материале про ультразвуковую толщинометрию.
- Инспекционные окна (люки) — заранее предусмотренные съёмные вставки в изоляции в зонах риска для периодического контроля без демонтажа всей «шубы».
Стратегию и периодичность вскрытий разумно строить по методологии инспекции на основе оценки риска (RBI): чем выше вероятность и последствия отказа узла, тем чаще и подробнее его смотрят.
Как защитить оборудование от CUI
Базовый отраслевой документ по борьбе с CUI — стандарт NACE/AMPP SP0198 «Контроль коррозии под тепловой изоляцией и огнезащитными материалами: системный подход». Он рассматривает проблему комплексно — покрытие, изоляция, конструкция и инспекция вместе, а не по отдельности. Ключевые меры:
- Защитное покрытие металла — главная линия обороны. Под изоляцию наносят системы, рассчитанные на «мокрую» службу: инертные к воде и рабочей температуре. Для углеродистой стали в диапазоне CUI стандарт рекомендует подготовку поверхности до почти белого металла (SSPC-SP 10 / Sa 2½) и общую толщину сухой плёнки порядка 0,25–0,4 мм. Качество зависит от абразивоструйной очистки перед окраской.
- Правильная изоляция и обшивка. Материалы с низким водопоглощением и низким содержанием вымываемых хлоридов; герметичная обшивка с нахлёстами «по воде», отбойники, отводы конденсата, аккуратная заделка на штуцерах и опорах.
- Конструктивные решения. Уклоны для стока воды, минимум ловушек, защита мест ввода КИП; там, где изоляция не нужна по процессу, — от неё отказываются.
- Программа инспекции и ТОиР. Регулярный осмотр обшивки, ремонт нарушений изоляции по «горячим следам», плановые вскрытия в зонах риска.
Грамотная тепловая изоляция горячих трубопроводов и качественная антикоррозионная подготовка металла — две стороны одной задачи: без них «шуба» превращается в ускоритель коррозии вместо энергосбережения.
Ремонт участков, поражённых CUI
Когда дефект найден, порядок работ типовой: вскрыть изоляцию, очистить металл, замерить остаточную толщину стенки и оценить пригодность к эксплуатации. Если стенка ниже отбраковочной — вырезают дефектный участок и вваривают катушку, а сварные швы проходят неразрушающий контроль. Затем восстанавливают антикоррозионное покрытие и заново монтируют изоляцию с герметичной обшивкой. На действующем НПЗ такие работы выполняют по наряд-допуску с соблюдением требований промышленной безопасности, а по возможности — в остановочный ремонт.
Частые ошибки при борьбе с CUI
- «Изоляция целая — значит, всё в порядке». Целая снаружи обшивка ничего не говорит о металле под ней; CUI не видно до вскрытия или приборного контроля.
- Изоляция поверх ржавого, неокрашенного металла. Без защитного покрытия влага под «шубой» быстро съедает стенку.
- Негерметичная обшивка и отсутствие отвода воды. Нахлёсты «против воды», открытые штуцера и опоры — прямые ворота для влаги.
- Изоляция с высоким содержанием хлоридов на нержавейке. Прямой путь к хлоридному растрескиванию под напряжением.
- Нет программы инспекции. Без плановых осмотров и вскрытий в зонах риска дефект обнаруживают уже по утечке.
Часто задаваемые вопросы
Что такое коррозия под изоляцией простыми словами?
Это ржавление наружной поверхности трубы или аппарата под слоем тепловой изоляции. Под обшивку попадает вода и не высыхает, металл постоянно влажный и корродирует. Опасность в том, что снаружи всё выглядит целым, а дефект скрыт.
При какой температуре коррозия под изоляцией опаснее всего?
Для углеродистой стали опасный диапазон примерно −12…+175 °C, а пик — 50…150 °C, где идёт цикл увлажнения и высыхания. Для нержавейки хлоридное растрескивание развивается при 60…205 °C. Постоянно очень горячие линии в риске меньше, но опасны у опор и на остановах.
Можно ли обнаружить CUI, не снимая изоляцию?
Да, для скрининга применяют импульсный вихретоковый контроль (PEC), профильную радиографию и тепловизионную съёмку. Они находят утонения стенки и влажные зоны через обшивку. Точный замер делают ультразвуком в местах локального вскрытия.
Какой стандарт регламентирует защиту от CUI?
Базовый отраслевой документ — NACE/AMPP SP0198 «Контроль коррозии под тепловой изоляцией и огнезащитой». Он описывает системный подход: покрытие, изоляция, конструкция и инспекция рассматриваются вместе, включая подготовку поверхности и толщину покрытия.
Почему нержавеющая сталь тоже страдает от CUI?
На аустенитной нержавейке под изоляцией развивается не общая коррозия, а хлоридное коррозионное растрескивание под напряжением. Хлориды вымываются из некоторых изоляционных материалов и из воды, а при 60…205 °C и растягивающих напряжениях металл растрескивается.
Как часто проверять оборудование на CUI?
Периодичность назначают по оценке риска (RBI): для ответственных и «влажных» узлов — чаще, для остальных — реже. В программу входят регулярный осмотр обшивки, ремонт нарушенной изоляции и плановые вскрытия в зонах-ловушках влаги.
Обязательно ли красить металл под изоляцией?
Да, защитное покрытие — главная линия обороны от CUI. Металл под «шубой» работает во влажной среде, поэтому его готовят до почти белого металла и наносят покрытие, рассчитанное на рабочую температуру и мокрую службу.
