Ректификационная колонна — сердце установки НПЗ: в ней сырьё разделяется на фракции. Со временем тарелки коррозируют и забиваются коксом, насадка проседает, корпус утоньшается — колонна теряет чёткость разделения и производительность. Ремонт колонного оборудования выполняют в остановочный период по жёсткому графику. Разберём типовые дефекты, состав работ по внутренним устройствам и контроль качества.
Устройство колонны и что в ней изнашивается
Колонна состоит из цилиндрического корпуса (обечаек-царг), днищ, опорной юбки, штуцеров и внутренних массообменных устройств — тарелок или насадки. Разделение фракций идёт на контактных устройствах, поэтому именно они определяют качество работы аппарата.
Основные дефекты, которые устраняют при ремонте: коррозионный и эрозионный износ тарелок и стенок, отложения кокса и солей на тарелках, прогар и деформация клапанов, проседание и бой насадки, разрушение опорных решёток, утонение обечаек, трещины сварных швов, износ штуцеров и люков. Часть дефектов выявляют ещё на работающей установке по перепаду давления и ухудшению разделения, часть — при вскрытии.
Виды внутренних устройств
Тарельчатые колонны
Разделение идёт на тарелках — клапанных, ситчатых или колпачковых. Клапанные наиболее распространены: подвижный клапан регулирует проход пара по нагрузке. Ремонт сводится к ревизии или замене тарелок, клапанов и крепежа.
Насадочные колонны
Массообмен идёт на слое насадки — регулярной (структурированной) или нерегулярной (кольца, седла). Насадка даёт низкий перепад давления, применяется в вакуумных колоннах. При ремонте меняют просевшую насадку, восстанавливают опорные и распределительные устройства.

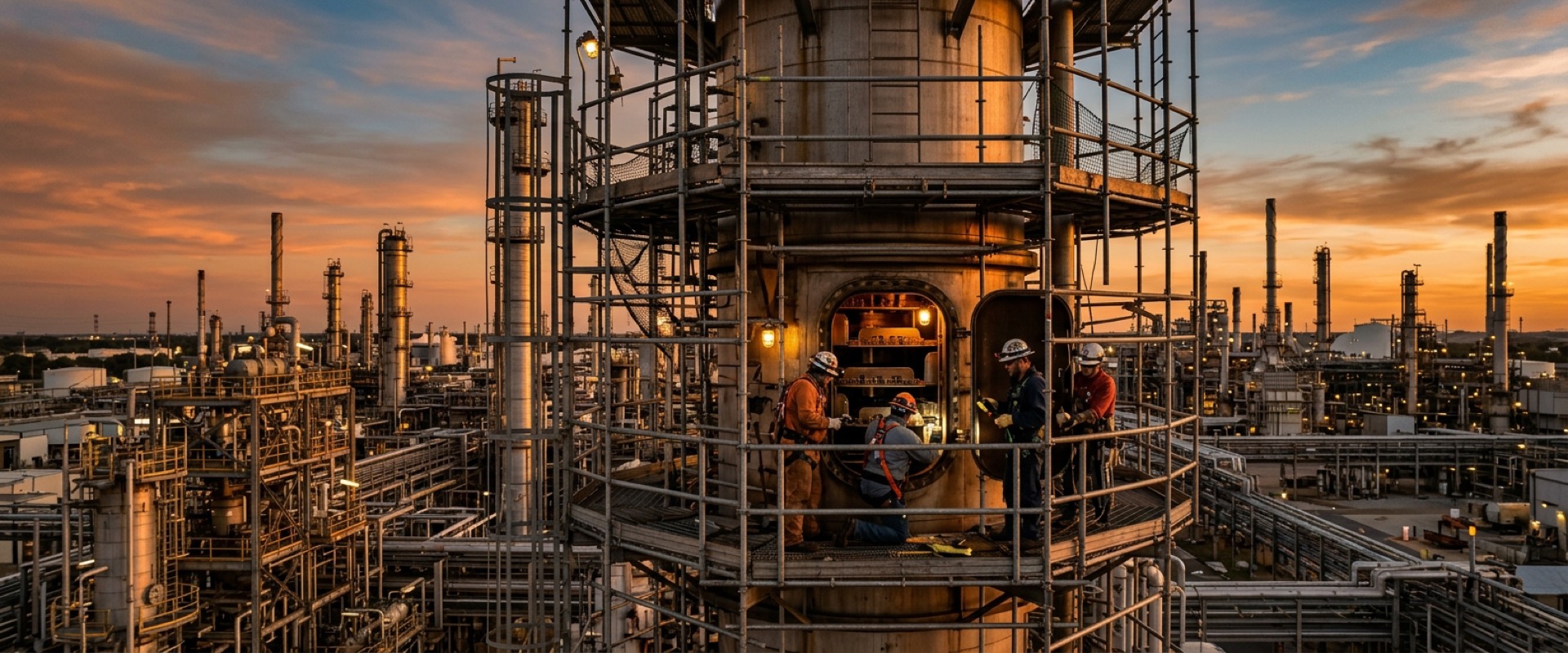

Состав работ при ремонте колонны
Ремонт ведут в остановочный период после освобождения, пропарки и дегазации аппарата — как ремонт трубчатых печей и другого оборудования установки. Типовая последовательность:
| Этап | Содержание работ |
|---|---|
| Подготовка | Освобождение, пропарка, дегазация, оформление наряда-допуска на газоопасные работы |
| Вскрытие и очистка | Открытие люков, удаление кокса и отложений с тарелок и стенок |
| Дефектация | Ревизия тарелок и насадки, толщинометрия обечаек, контроль сварных швов |
| Ремонт устройств | Замена тарелок, клапанов, насадки, опорных решёток, ремонт распределителей |
| Ремонт корпуса | Замена изношенных участков обечаек, ремонт штуцеров, антикоррозионная защита |
| Контроль и сдача | НК швов, гидро- или пневмоиспытание, ревизия арматуры, оформление документации |
Демонтаж и монтаж тяжёлых секций тарелок и корпусных элементов ведут с соблюдением технологии, как при монтаже технологического оборудования — с проверкой геометрии и вертикальности аппарата.
Контроль качества после ремонта
Сварные соединения новых участков корпуса и штуцеров проверяют неразрушающим контролем — визуально-измерительным, ультразвуковым, радиографическим. Толщину стенок замеряют ультразвуковым толщиномером и сравнивают с отбраковочной. Прочность и плотность корпуса подтверждают гидравлическим или пневматическим испытанием на расчётное давление. Горизонтальность установки тарелок и вертикальность колонны проверяют геодезически — перекос нарушает работу контактных устройств.
Аппараты, работающие под давлением, после ремонта проходят техническое освидетельствование в установленном порядке. Результаты дефектации, ремонта и испытаний вносят в ремонтную и эксплуатационную документацию.
Часто задаваемые вопросы
Когда колонне нужен ремонт?
Признаки: рост перепада давления по колонне, ухудшение качества разделения фракций, повышенный унос, коррозия и утонение стенок по результатам толщинометрии. Плановый ремонт внутренних устройств приурочивают к остановочному ремонту установки.
Чем клапанные тарелки отличаются от ситчатых?
У клапанных тарелок подвижный клапан регулирует проход пара по нагрузке и держит эффективность в широком диапазоне. Ситчатые проще и дешевле, но чувствительны к колебаниям нагрузки. Колпачковые устойчивы к загрязнению, но металлоёмки и дороже.
Когда применяют насадку вместо тарелок?
Насадку выбирают там, где важен низкий перепад давления — прежде всего в вакуумных колоннах, а также при малых нагрузках и агрессивных средах. Регулярная насадка даёт высокую эффективность разделения при минимальном сопротивлении слоя.
Как проверяют колонну после ремонта?
Сварные швы — неразрушающим контролем (ВИК, УЗК, радиография), толщину стенок — ультразвуковым толщиномером, прочность и плотность — гидро- или пневмоиспытанием. Дополнительно проверяют горизонтальность тарелок и вертикальность аппарата геодезически.
Можно ли ремонтировать колонну без полной остановки установки?
Внутренний ремонт тарелок и насадки требует освобождения, пропарки и дегазации аппарата, то есть остановки. На ходу возможен только наружный контроль — толщинометрия, осмотр изоляции и штуцеров. Основной объём выполняют в остановочный ремонт.
Сколько служат тарелки ректификационной колонны?
Ресурс зависит от среды, температуры и материала: в коррозионных и коксующихся потоках тарелки ревизуют каждый остановочный ремонт, изношенные меняют. Срок службы контактных устройств из легированных сталей выше, чем из углеродистых.
Заключение
Ремонт ректификационных колонн возвращает установке производительность и чёткость разделения, а корпусу — ресурс по прочности. ТОО «Техноконтроль» выполняет ревизию и замену тарелок и насадки, ремонт корпусов, антикоррозионную защиту и ремонтные работы колонного оборудования с полным неразрушающим контролем на объектах Атырауского НПЗ. Компания работает с 2006 года, госстройлицензия 1 категории №17004538. Заявка на ремонт колонн — +7 778 387 10 05.
