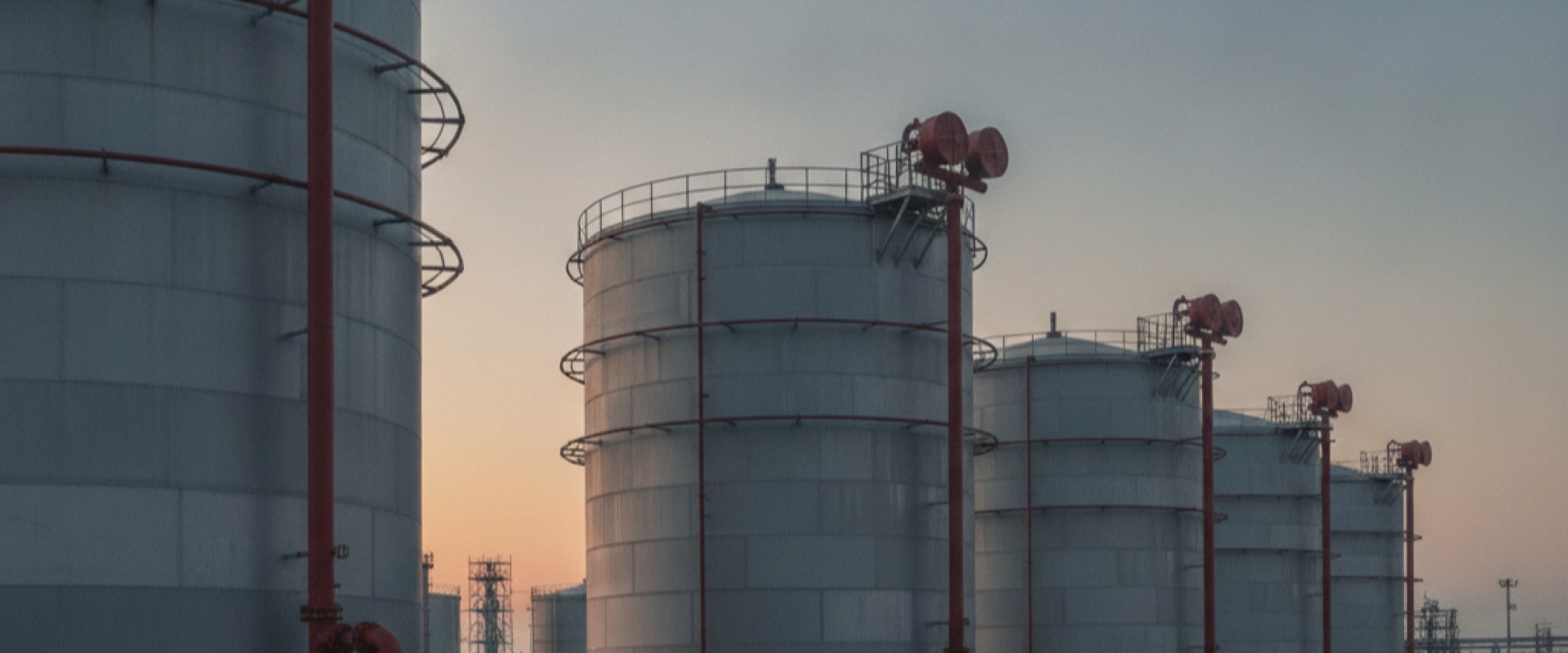

Резервуарный парк — самая пожароопасная зона нефтеперерабатывающего завода: тысячи кубометров нефти и нефтепродуктов, пары в газовом пространстве, статическое электричество. Здесь автоматическая установка пенного пожаротушения (АУПТ) — это не «опция», а обязательный барьер, от исправности которого зависит, останется ли возгорание локальным или перейдёт в пожар всего парка. Разбираем, как устроена система пенотушения РВС, по каким нормам её проектируют, что входит в монтаж и почему без регламентного обслуживания она превращается в декорацию.
Почему резервуары тушат пеной, а не водой
Горящий нефтепродукт водой не потушить: вода тяжелее и уходит под слой топлива, а при попадании на нагретую поверхность может вызвать вскип и выброс горящей жидкости. Поэтому основной способ тушения резервуаров — воздушно-механическая пена: она укрывает зеркало продукта плёнкой, изолирует его от кислорода и охлаждает поверхность. Пену получают из водного раствора пенообразователя, который дозируется в поток воды и вспенивается в генераторах.
Для защиты резервуарного парка применяют два типа подачи пены:
- Подача сверху — пеногенераторы и пенокамеры на стенке резервуара подают пену на зеркало продукта под крышу.
- Подслойное тушение — пена вводится в нижнюю часть резервуара и всплывает через слой продукта; применяется на РВС с нефтью и тёмными нефтепродуктами, эффективно при развитом пожаре.
Параллельно с тушением работает система охлаждения — кольца орошения на стенках горящего и соседних резервуаров, не дающие металлу терять прочность. Всё это опирается на исправные вертикальные стальные резервуары (РВС) и их обвязку.
Из чего состоит установка пенного пожаротушения
АУПТ резервуарного парка — это комплекс, а не отдельный аппарат. Основные элементы:
| Элемент | Назначение |
|---|---|
| Насосная станция пожаротушения | подача воды и раствора пенообразователя с нормируемым напором и расходом |
| Ёмкости и узел дозирования пенообразователя | хранение ПО и точное дозирование в поток воды (обычно 3% или 6%) |
| Растворопроводы и сухотрубы | трубопроводная разводка к резервуарам, кольца орошения |
| Пеногенераторы / пенокамеры | вспенивание раствора и подача пены на зеркало продукта |
| Узлы управления, задвижки с приводом | пуск направлений, дистанционное и автоматическое управление |
| Пожарная сигнализация и АСУ | обнаружение возгорания и автоматический запуск установки |
Автоматика пуска и контроля строится на приборах и контроллерах — по сути это отдельный контур КИПиА, связанный с системой пожарной сигнализации завода. Наравне с пенотушением работает и молниезащита парка: значительная доля пожаров РВС начинается именно с разряда — подробнее в материале про молниезащиту и заземление на НПЗ.
Нормы проектирования
Интенсивность подачи пены, нормативный запас пенообразователя, расчётное время тушения и число одновременно защищаемых резервуаров определяют по нормам проектирования установок пожаротушения (в РФ — свод правил серии СП 155/СП 5 и профильные нормы по складам нефти и нефтепродуктов; в Казахстане применяют гармонизированные СН РК и требования технического регламента о пожарной безопасности). Ключевые нормируемые параметры:
- интенсивность подачи раствора пенообразователя (л/с на м² зеркала) в зависимости от вида продукта и способа подачи;
- расчётное время тушения (как правило, порядка 10–15 минут активной подачи пены плюс нормативный запас);
- трёхкратный запас пенообразователя и воды на расчётное число тушений;
- интенсивность и продолжительность охлаждения горящего и соседних резервуаров.
Конкретные цифры берут из действующих норм и проекта — «на глаз» интенсивность и запас ПО не назначают.
Монтаж и пусконаладка системы
Монтаж АУПТ резервуарного парка — это комплекс СМР: установка насосной станции и ёмкостей ПО, прокладка растворопроводов и колец орошения, монтаж пенокамер на резервуарах, обвязка узлов управления, прокладка кабельных трасс сигнализации и автоматики. Стальные трубопроводы системы монтируют и испытывают по тем же правилам, что и технологические, — с контролем сварных швов и гидравлическими испытаниями. Завершают монтаж пусконаладкой: проверяют работу насосов, дозирование пенообразователя, кратность и качество получаемой пены, время выхода на режим, отработку автоматического пуска от сигнализации. Пусконаладку оформляют актами и протоколами испытаний.
Обслуживание: почему система «стоит» между пожарами
АУПТ большую часть срока службы простаивает — и именно поэтому её регламентное обслуживание критично. Пенообразователь стареет и теряет кратность, сухотрубы корродируют, дозаторы забиваются, задвижки закисают. Регламент обслуживания включает:
- периодический контроль качества и кратности пенообразователя, его замену при потере характеристик;
- проверку работоспособности насосов, узлов дозирования и запуск установки на воде/растворе;
- ревизию задвижек и узлов управления, продувку и осмотр растворопроводов;
- проверку пожарной сигнализации и цепей автоматического пуска;
- антикоррозионную защиту наружных трубопроводов и металлоконструкций эстакад.
Без этих работ формально «установка есть», а в момент пожара она может не выйти на режим — что и подтверждают разборы крупных аварий на резервуарных парках.
Часто задаваемые вопросы
Чем тушат резервуары с нефтью и нефтепродуктами?
Воздушно-механической пеной средней или низкой кратности — она изолирует зеркало продукта от кислорода. Водой тушат только охлаждение стенок резервуаров; лить воду прямо в горящий нефтепродукт нельзя из-за риска вскипа и выброса.
Что такое подслойное пожаротушение?
Способ, при котором пену подают в нижнюю часть резервуара, и она всплывает через слой продукта на поверхность. Подслойная система устойчивее к разрушению при развитом пожаре и применяется на РВС с нефтью и тёмными нефтепродуктами.
Как часто обслуживают установку пенного пожаротушения?
По регламенту эксплуатирующей организации — как правило, с ежемесячными и ежеквартальными проверками узлов и ежегодным контролем качества пенообразователя. Конкретную периодичность задают нормы и паспорт установки.
Сколько нужно пенообразователя на резервуарный парк?
Запас рассчитывают по нормам: исходя из интенсивности подачи, площади зеркала защищаемого резервуара, расчётного времени тушения и кратности запаса (обычно трёхкратного). Точная цифра определяется проектом, а не усреднённой оценкой.
Обязательна ли автоматика пуска, или можно пускать вручную?
На большинстве резервуарных парков НПЗ предусматривают автоматический и дистанционный пуск от пожарной сигнализации — ручной пуск оставляют как резервный. Требование автоматизации определяется категорией объекта и нормами проектирования.
Кто может монтировать и обслуживать системы пожаротушения на НПЗ?
Организации с соответствующими допусками и лицензией на монтаж и обслуживание средств пожарной безопасности, с квалифицированным персоналом. Работы на действующем объекте ведут по наряду-допуску с соблюдением норм промышленной безопасности.
Заключение
Пожаротушение резервуарного парка работает только как система: правильно рассчитанная интенсивность и запас пенообразователя, качественный монтаж растворопроводов и пенокамер, настроенная автоматика и — главное — регулярное обслуживание между пожарами. «Техноконтроль» выполняет монтаж, пусконаладку и техническое обслуживание систем пенного пожаротушения и охлаждения резервуарных парков на нефтеперерабатывающих объектах Казахстана в соответствии с нормами пожарной и промышленной безопасности.
